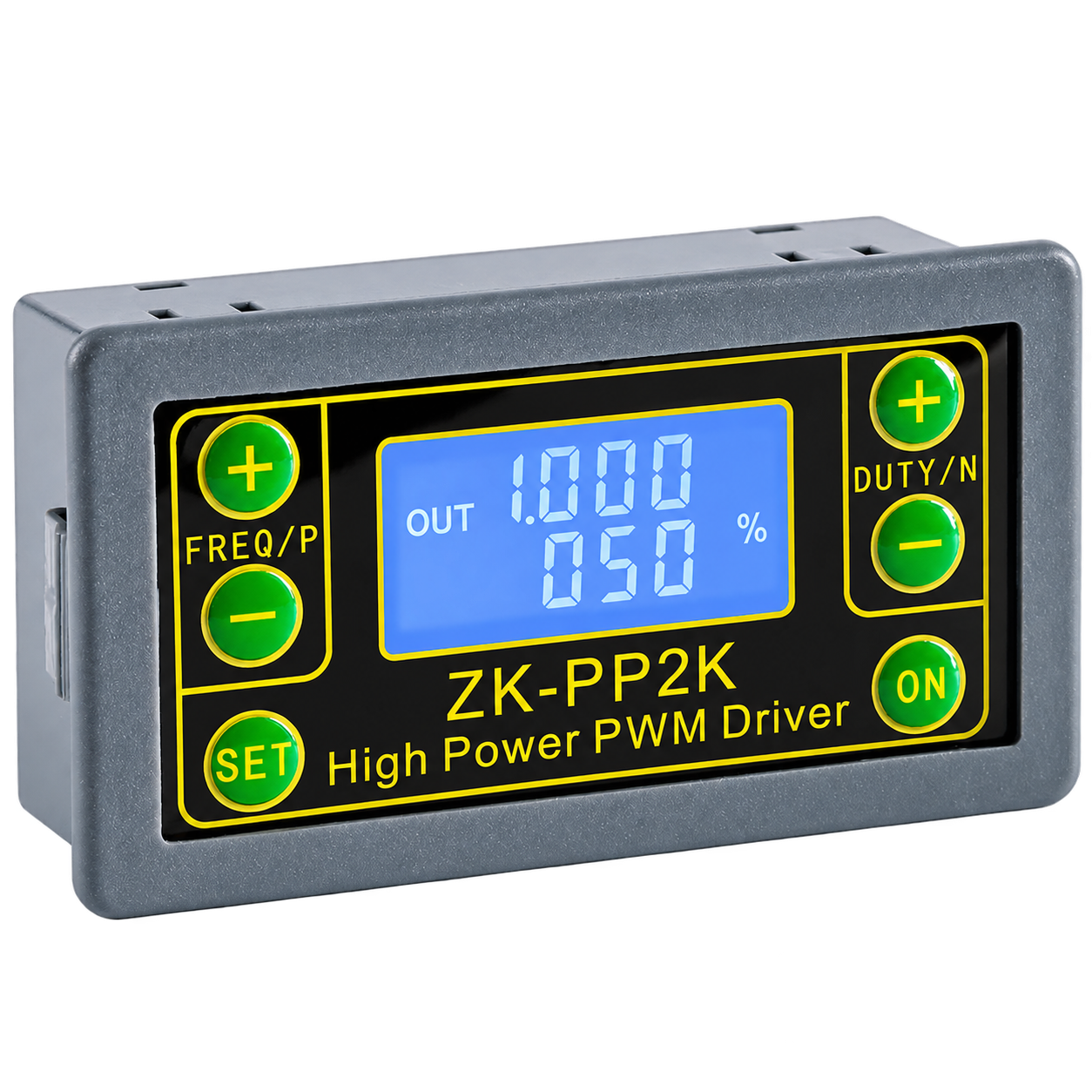

ZK-PP2K عن السؤال الذي تتركه بقية مولّدات الإشارة معلّقاً: لماذا تولّد إشارة ثم تحتاج لوحة ثانية لتضخيمها؟ فهي تجمع مولّد PWM دقيقاً مع خرج قدرة MOSFET بتيار ٨ أمبير، بحيث يُوصل محركك ١٢ فولت أو شريط LED ٢٤ فولت أو صمامك اللولبي بالوحدة مباشرة. دون أردوينو ودون بردبورد ودون MOSFET خارجي ودون تسليك ديود حماية. في وضع PWM تعمل كمنظّم سرعة وخفت إضاءة تقليدي، بتردد قابل للضبط من ١ هرتز إلى ١٥٠ كيلوهرتز ودورة تشغيل بخطوات ١٪. أما وضع النبضة فهو ما يجعلها شيئاً آخر: اضبط تأخير البدء وعرض النبضة وعدد النبضات من ١ إلى ٩٩٩٩، فتنفّذ الوحدة ذلك التسلسل بمفردها — ريليه أتمتة قابل للبرمجة دون PLC. أربعة أزرار تتولى كل الإعدادات، وشاشة LCD مضاءة تعرض القيم، والذاكرة غير المتطايرة تحفظ كل شيء بعد انقطاع التيار. وتأتي داخل غلاف بمشابك تثبيت سريعة لفتحة لوحة قياسية.

المواصفات

الموديل               : ZK-PP2K
النوع                 : مولّد إشارة PWM ثنائي الوضع مع درايفر قدرة ٨ أمبير
جهد الدخل              : ٣٫٣ - ٣٠ فولت DC
تيار التشغيل           : ٥ أمبير موصى به
التيار الأقصى          : ٨ أمبير (خرج مفتاح MOS عالي القدرة)
القدرة التقريبية        : ٦٠ واط عند ١٢ فولت | ١٢٠ واط عند ٢٤ فولت (بـ ٥ أمبير)
مدى التردد             : ١ هرتز - ١٥٠ كيلوهرتز
دقة التردد             : نحو ٢٪
مدى دورة التشغيل       : ٠٪ - ١٠٠٪ بخطوات ١٪
عدد النبضات            : ١ - ٩٩٩٩
زمن التأخير            : قابل للضبط
الشاشة                 : LCD بإضاءة زرقاء قابلة للإطفاء
الواجهة                : أربعة أزرار (Mode / Set / Up / Down)
الذاكرة                : غير متطايرة، تحفظ جميع المعاملات
الحماية                : حماية من عكس قطبية الدخل
العزل                  : لا يوجد (أرضي الدخل وسالب الحمل مشتركان عبر MOS)
الغلاف                 : غلاف بمشابك تثبيت للوحات
الأبعاد                : ٧٩ × ٤٣ × ٣٠ ملم
الوزن                  : نحو ٦٠ غرام
نوع المحرك             : DC بالفرش فقط (لا يصلح لمحركات الستيبر)
المتضمّن                : ١ × وحدة ZK-PP2K

أهم المزايا

• تولّد الإشارة وتشغّل الحمل معاً — خرج MOSFET مدمج بتيار ٨ أمبير يغني عن لوحة درايفر منفصلة وعن MOSFET خارجي وعن ديود الحماية.

• تسلسلات نبضات قابلة للبرمجة — اضبط التأخير وعرض النبضة وعدداً محدداً من النبضات من ١ إلى ٩٩٩٩؛ شغّل مزلاجاً ٥٠٠٠ دورة أو جرعة مضخة بدقة، دون إشراف.

• وضعان في وحدة واحدة — PWM للتحكم المستمر بالسرعة والإضاءة، والنبضة للتوقيت والتسلسل.

• تغني عن الكود والبردبورد والدرايفر — ابنِ منصة اختبار تحمّل أو متحكم مروحة ذكياً دون كتابة سطر برمجي واحد.

• ذاكرة غير متطايرة — التردد ودورة التشغيل والتأخير تبقى بعد انقطاع التيار وتُستعاد تلقائياً.

• واجهة أزرار — أربعة أزرار تتيح إدخالاً رقمياً دقيقاً بدل مقبض تحتاج لضبطه بالتقريب.

• إضاءة خلفية قابلة للإطفاء — واضحة داخل الصناديق المظلمة، ويمكن إطفاؤها عند عدم الحاجة.

• حماية من عكس القطبية — تنجو الوحدة من توصيل التغذية بالمقلوب.

• قابلة للتركيب على لوحة مع غلاف — مشابك تثبيت لفتحة مستطيلة قياسية.

الاستخدامات

• تشغيل صمامات الملف اللولبي دورياً — دورات فتح وإغلاق آلية للري أو الجرعات أو اختبارات التحمّل.

• التحكم بسرعة محركات DC — المراوح والمضخات والسيور، بتشغيل مباشر.

• التحكم بالإضاءة LED — خفت دون وميض لشرائط ١٢ و٢٤ فولت.

• اختبارات التعتيق والتحمّل الآلية — اضبط عدد دورات محدداً واتركها تعمل حتى الاكتمال.

• الجرعات الكيميائية وتوقيت التحليل الكهربائي — تسلسلات دقيقة وقابلة للتكرار.

• التشغيل المؤجل — استخدم معامل التأخير كمؤقّت مستقل.

• تنظيم قدرة السخانات على عناصر التسخين DC منخفضة الجهد.

التوصيلات

V+ / V-      : دخل التغذية (٣٫٣ - ٣٠ فولت DC)
LED+ / LED-  : خرج الحمل - وصّل المحرك أو الصمام أو شريط LED هنا

انتبه للتسمية: رغم أن أطراف الخرج معلّمة بـ LED+ و LED-، فهي خرج حمل عام لأي حمل DC ضمن حدود التيار، لا للإضاءة فقط.

وضع PWM مقابل وضع النبضة

وضع PWM يضبط التردد ودورة التشغيل كنسبة مئوية، وهو المناسب للتحكم المستمر: سرعة مروحة، شدة إضاءة، قدرة سخان.

وضع النبضة يضبط تأخير البدء وعرض النبضة وعدد النبضات، وهو المناسب للتسلسل والأتمتة: تشغيل صمام دورياً، اختبار تحمّل آلية، تنفيذ حلقة جرعات عدداً محدداً من المرات.

اضغط زر SET مطوّلاً نحو ست ثوانٍ للتبديل بين الوضعين.

ملاحظات الاستخدام

• صمّم على أساس ٥ أمبير مستمرة. فالـ MOSFET مصنّف حتى ٨ أمبير، واعتبر ذلك هامش ذروة لا قيمة عمل، وحافظ على تهوية الغلاف عند الاقتراب منه.

• الخرج غير معزول. أرضي الدخل وسالب الحمل متصلان عبر مفتاح MOS؛ خطط للتأريض على هذا الأساس.

• لمحركات DC ذات الفرش فقط. محركات الستيبر تحتاج درايفر مخصصاً مثل A4988، ولا تغني هذه الوحدة عنه.

• تيار مستمر منخفض الجهد فقط. لا توصّلها أبداً بـ ٢٢٠ فولت متردد؛ فهي جهاز ٣٫٣ - ٣٠ فولت DC حصراً.

• الوحدة تقطع مسار الأرضي لا الخط الموجب، وهذا مهم إذا كان حملك يشترك في الأرضي مع دوائر أخرى.

• لا يوجد مدخل تشغيل خارجي في هذه النسخة؛ فهي تعمل من أزرارها وتسلسلها الداخلي.

• الحماية من عكس القطبية أساسية؛ صحّح التوصيل المعكوس فوراً ولا تتركه.

• اقطع فتحة لوحة مستطيلة قياسية بمقاس الواجهة ٧٩ × ٤٣ ملم مع خلوص خلفي لعمق ٣٠ ملم إضافة للتسليك.
