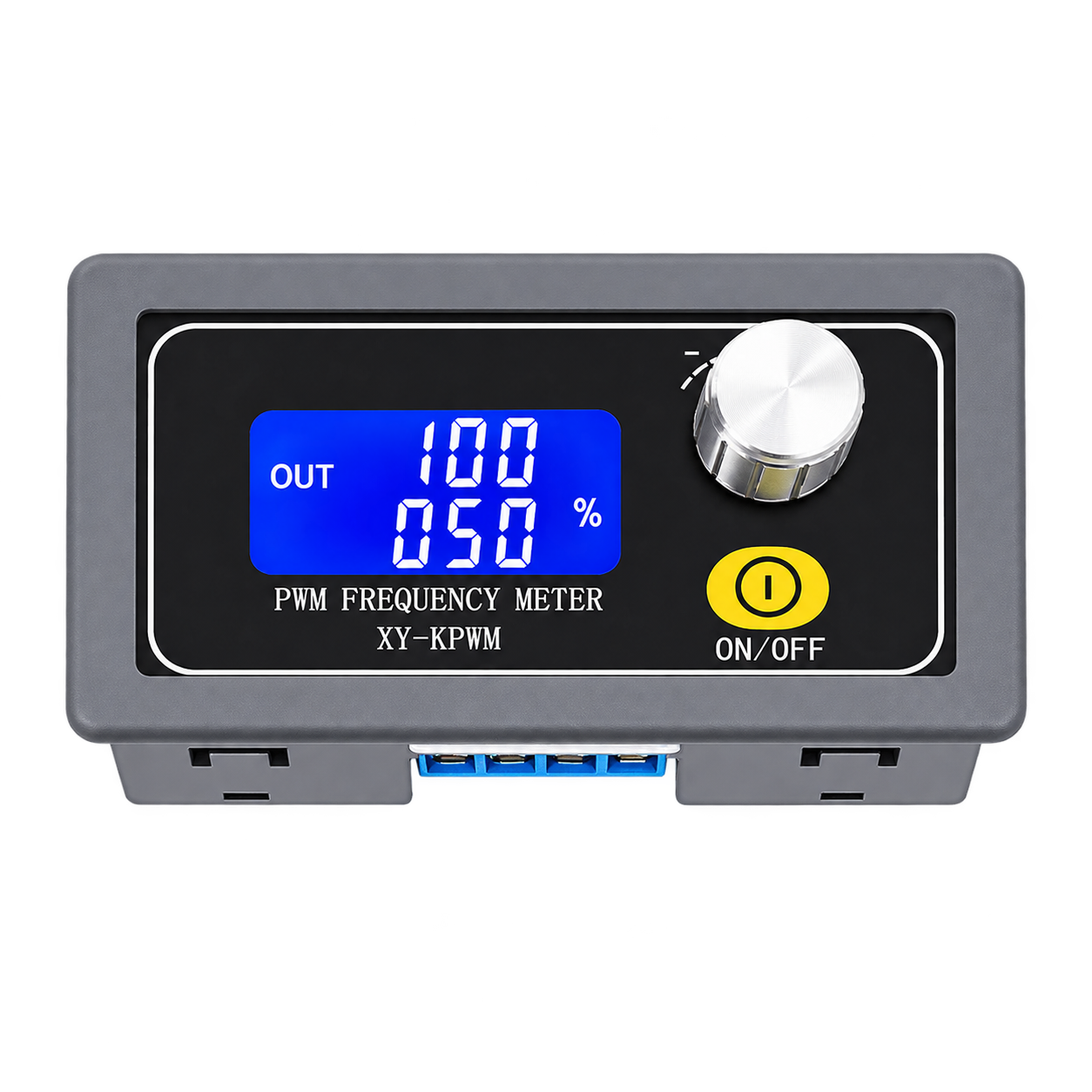

الوحدة XY-KPWM مصدر إشارة دقيق. تولّد موجة مربعة نظيفة قابلة للضبط من ١ هرتز إلى ١٥٠ كيلوهرتز مع دورة تشغيل قابلة للضبط على كامل المدى من ٠ إلى ١٠٠٪، وبدقة تمييز لا توفرها معظم الوحدات في فئتها السعرية: فبالانتقال إلى الوضع الدقيق تصبح دقة دورة التشغيل ٠٫١٪ بدل ١٪. تُضبط الإعدادات عبر مقبض دوّار واحد وتُعرض على شاشة LCD، وبعد ضبطها تكفي ضغطة لخمس ثوانٍ لقفل المقبض فلا تنحرف الإعدادات أثناء الاختبار. كما تتيح واجهة UART التحكم عن بعد من حاسوب أو متحكم دقيق، وتحتفظ الذاكرة بالإعدادات بعد انقطاع التيار فتستأنف الوحدة عملها كما كانت. وسعة الخرج تتبع جهد التغذية، فتغذية ٣٫٣ فولت تعطي إشارة منطقية ٣٫٣ فولت، وتغذية ١٢ فولت تعطي تأرجحاً بـ ١٢ فولت. وتأتي الوحدة داخل غلاف واقٍ لا كلوحة مكشوفة.

مهم: هذه الوحدة مولّد إشارة وليست درايفر قدرة. فالخرج يوفّر نحو ٥ - ٣٠ مللي أمبير، وهو ما يكفي لتشغيل لوحة درايفر أو بوابة MOSFET أو مدخل متحكم أو دائرة اختبار، لكنه لا يكفي لتشغيل محرك أو صمام أو شريط LED مباشرة.

المواصفات

الموديل                 : XY-KPWM
النوع                   : مولّد إشارة PWM بقناة واحدة
جهد التشغيل              : ٣٫٣ - ٣٠ فولت DC
التردد (الوضع العادي)     : ١ هرتز - ١٥٠ كيلوهرتز
التردد (الوضع الدقيق)     : ١ هرتز - ١٥ كيلوهرتز
دقة التردد               : ٢٪
مدى دورة التشغيل         : ٠٫٠٠٪ - ١٠٠٪
دقة دورة التشغيل (عادي)   : ١٪
دقة دورة التشغيل (دقيق)   : ٠٫١٪
تيار الخرج               : نحو ٥ - ٣٠ مللي أمبير (مستوى إشارة لا قدرة)
سعة الخرج                : مساوية لجهد الدخل
عدد القنوات              : ١
الواجهة                  : تدعم UART
الشاشة                   : LCD عالية الوضوح
الذاكرة                  : حفظ الإعدادات بعد انقطاع التيار
قفل المقبض               : نعم، يمنع التغيير غير المقصود
تفعيل الخرج              : زر تشغيل/إيقاف
الغلاف                   : يأتي بغلاف خارجي
حرارة التشغيل            : من -٤٠ إلى +٨٥ درجة مئوية
رطوبة التشغيل            : ٠٪ - ٩٥٪
الأبعاد                  : ٧٩ × ٤٣ × ٣٧ ملم
المتضمّن                  : ١ × مولّد إشارة XY-KPWM

أهم المزايا

• وضعان بدقتين مختلفتين — الوضع العادي يغطي كامل المدى من ١ هرتز إلى ١٥٠ كيلوهرتز بدقة ١٪، والوضع الدقيق يضحّي بالتردد الأعلى مقابل دقة ٠٫١٪ حتى ١٥ كيلوهرتز.

• قفل المقبض — اضغط خمس ثوانٍ لحماية الإعدادات؛ وهذا يمنع أكثر أسباب ضياع الضبط المعاير شيوعاً.

• واجهة UART — تحكم بالوحدة عن بعد من حاسوب أو متحكم دقيق بدل إدارة المقبض يدوياً.

• ذاكرة عند انقطاع التيار — الإعدادات تبقى وتُستعاد تلقائياً عند التشغيل التالي.

• سعة الخرج تتبع التغذية — شغّلها بـ ٣٫٣ أو ٥ فولت للتوافق المنطقي المباشر، أو بـ ١٢-٢٤ فولت لتشغيل بوابة أو مدخل صناعي.

• زر تفعيل الخرج — أوقف الإشارة أو شغّلها دون فقدان إعداداتك.

• مغلّفة — تأتي داخل غلاف لا كلوحة مكشوفة.

• مدى بيئي واسع — من -٤٠ إلى +٨٥ درجة مئوية وحتى ٩٥٪ رطوبة.

الاستخدامات

• مصدر إشارة مربعة لمنصات التطوير والاختبار

• توليد إشارات التحكم للوحات درايفر المحركات

• مصدر نبضات قابل للضبط لتطوير المتحكمات الدقيقة

• تغذية مدخل PWM في وحدات الخفت والتحكم بالسرعة

• إشارات تشغيل بوابات MOSFET و IGBT في دوائر الاختبار

• اختبار الاستجابة الترددية والتحقق من التوقيت

• التعليم والعروض المختبرية لمبدأ PWM

• أي تطبيق يحتاج موجة مربعة دقيقة وقابلة للتكرار

قراءة شاشة التردد

تعرض الشاشة أربعة رموز وتستخدم موضع الفاصلة العشرية للدلالة على المقياس، وهو أمر غير بديهي عند أول استخدام:

'100'    بلا فاصلة عشرية        ->  ١٠٠ هرتز      (المدى ١ - ٩٩٩ هرتز)
'1.91'   الفاصلة قبل رقمين      ->  ١٫٩١ كيلوهرتز  (المدى ١٫٠٠ - ٩٫٩٩ كيلوهرتز)
'52.1'   الفاصلة قبل رقم واحد   ->  ٥٢٫١ كيلوهرتز  (المدى ١٠٫٠ - ٩٩٫٩ كيلوهرتز)
'1.3.4'  جميع الفواصل مضاءة     ->  ١٣٤ كيلوهرتز   (المدى ١ - ١٥٠ كيلوهرتز)

طريقة التشغيل

ضغطة قصيرة على المقبض   ->  الدخول لضبط التردد، ثم أدر لتغيير القيمة
ضغط لثانيتين            ->  الدخول لضبط دورة التشغيل، ثم أدر لتغيير القيمة
ضغط لخمس ثوانٍ           ->  قفل الإعدادات ضد التغيير غير المقصود
ضغط لعشر ثوانٍ           ->  التبديل بين الوضع العادي والوضع الدقيق
زر ON/OFF               ->  تفعيل خرج PWM أو إيقافه

الاختيار بين الوضع العادي والدقيق

الوضع العادي يمنحك كامل مدى التردد حتى ١٥٠ كيلوهرتز بخطوات ١٪ لدورة التشغيل، وهو الخيار المناسب لمعظم الأعمال. أما الوضع الدقيق فيحدّ التردد عند ١٥ كيلوهرتز لكنه يميّز دورة التشغيل بدقة ٠٫١٪، وهو ما يهم عند رسم منحنى استجابة أو معايرة درايفر أو عند الحاجة لتحكم أدق من خطوات ١٪. للتبديل بينهما اضغط المقبض عشر ثوانٍ.

ملاحظات الاستخدام

• هذه الوحدة لا تشغّل الأحمال مباشرة. فبتيار ٥ - ٣٠ مللي أمبير تنتج إشارة لا قدرة؛ وصّلها بلوحة درايفر أو بوابة MOSFET أو مدخل دائرة.

• جهد الخرج يساوي جهد التغذية؛ طابق التغذية مع ما تتوقعه دائرتك المستقبِلة، فإشارة ٢٤ فولت إلى مدخل منطقي ٥ فولت ستتلفه.

• اقفل المقبض بعد ضبط الإعدادات، خصوصاً في التركيبات التي تكون الوحدة فيها في متناول اليد.

• انتبه لموضع الفاصلة العشرية عند ضبط التردد، فهي الدلالة الوحيدة على المقياس الحالي.

• وصّل الحمل بعد الضبط والاختبار، كما يوصي المصنّع في خطوات التشغيل.
