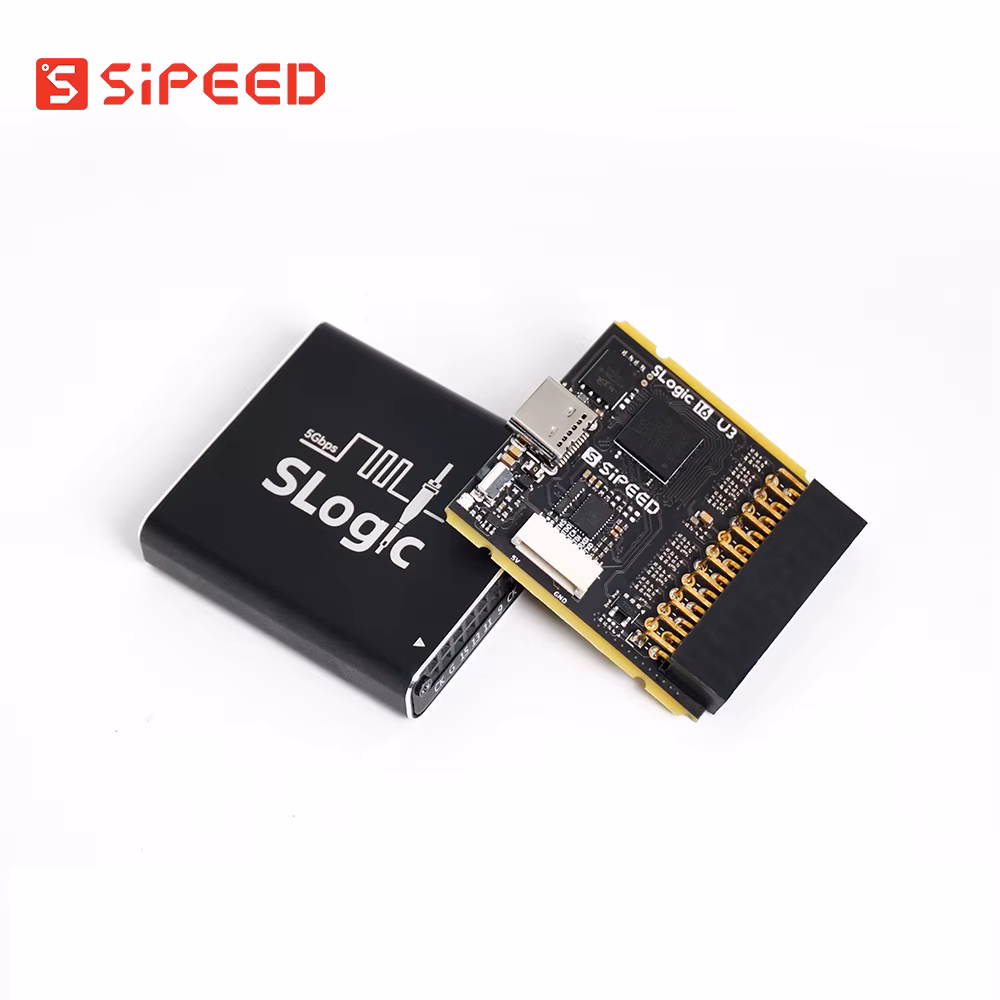

جهاز SLogic16U3 هو محلّل منطقي احترافي يعمل عبر USB 3.0، في غلاف ألمنيوم بأبعاد ٤٠×٤٠×١٠ مم. توفّر واجهة USB 3.2 Gen1 بسرعة ٥ غيغابت/ث عرض نطاق التقاط مستمر يبلغ ٣٫٢ غيغابت/ث — بما يكفي للتدفّق المستمر بمعدل ٨٠٠ ميغاهرتز على ٤ قنوات، أو ٤٠٠ ميغاهرتز على ٨ قنوات، أو ٢٠٠ ميغاهرتز على القنوات الست عشرة كاملة، دون ذاكرة بعمق ثابت تحدّ من طول الالتقاط.

وبينما تقتصر معظم المحلّلات الاقتصادية على منطق ٣٫٣ فولت، يقبل SLogic16U3 مداخل من ٠ إلى ١٠ فولت مع عتبة تشغيل قابلة للضبط من ٠ إلى ٦ فولت، فيقرأ إشارات ١٫٨ و٣٫٣ و٥ فولت بنفس الكفاءة. يعمل مع برنامج PulseView المبني على sigrok على أنظمة ويندوز ولينكس وماك (بمعالجات Apple Silicon)، ما يتيح فك تشفير البروتوكولات مفتوح المصدر لـ I²C وSPI وUART وCAN وOne-Wire وعشرات غيرها. تحمل اللوحة الخلفية موصلاً ٢×١٢ طرفاً بمسافة ٢٫٥٤ مم يضم ١٦ قناة، و٤ أطراف أرضي، ومخرج طاقة ٣٫٣ فولت بتيار ٥٠٠ ملّي أمبير لتغذية اللوحات الصغيرة. تشمل العبوة كابلات شريطية ووحدات مجسّات محورية (يُنصح بها فوق ٥٠ ميغاهرتز)، مع ١٦ خطّافاً للاختبار وكابل USB 3.

المواصفات الفنية

اسم المنتج                Sipeed SLogic16U3
النوع                     محلّل منطقي بواجهة USB 3.0
عدد القنوات               ١٦
واجهة التوصيل             USB 3.2 Gen1 (٥ غيغابت/ث)، منفذ USB-C
أقصى معدل أخذ عيّنات      ٨٠٠ ميغاهرتز
أقصى عرض نطاق             ٣٫٢ غيغابت/ث
نمط أخذ العيّنات          تدفّق مستمر (طول التقاط غير محدود)
الإعدادات النموذجية       ٨٠٠ ميغاهرتز على ٤ قنوات
                          ٤٠٠ ميغاهرتز على ٨ قنوات
                          ٢٠٠ ميغاهرتز على ١٦ قناة
الإعداد المحدود (ويندوز)  ٤٠٠ ميغاهرتز على ٤ قنوات /
                          ٢٠٠ ميغاهرتز على ٨ قنوات /
                          ١٠٠ ميغاهرتز على ١٦ قناة
مدى جهد الدخل             ٠ – ١٠ فولت
عتبة التشغيل              قابلة للضبط، ٠ – ٦ فولت
نوع التشغيل (Trigger)     برمجي
الموصل الخلفي             ٢×١٢ طرفاً أنثى، مسافة ٢٫٥٤ مم
أطراف الأرضي              ٤
مخرج الطاقة VCC           ٣٫٣ فولت بتيار ٥٠٠ ملّي أمبير كحد أقصى
                          (طرفان على نفس المصدر)
أطراف CK                  ٢ (دخل ساعة أخذ عيّنات / خرج تشغيل،
                          غير مفعّلة حالياً)
مؤشر الحالة               LED ملوّن RGB — طاقة / اتصال USB / نشاط
زر MODE                   مخفي، يُضغط بدبوس شريحة (للدخول لوضع DFU)
الغلاف                    ألمنيوم
الأبعاد                   ٤٠ × ٤٠ × ١٠ مم
تحديث البرنامج الثابت     عبر DFU بواجهة USB 2.0 وأداة سطر أوامر
البرنامج                  PulseView (مكتبة libsigrok)
التوافق مع sigrok         نعم
الأنظمة المدعومة          ويندوز ١٠/١١ (x86_64)، لينكس (x86_64)،
                          ماك (Apple Silicon)

محتويات العبوة

جهاز SLogic16U3 الرئيسي              × ١
كابل شريطي ٢×٦ أطراف ذكر-أنثى        × ٢
وحدة كابل محوري ٢×٤ أطراف            × ٢
خطّافات اختبار للمحلّل المنطقي       × ١٦
كابل بيانات USB 3 بطول ٠٫٥ م         × ١
دبوس شريحة من الستانلس ستيل          × ١
بطاقة إرشادات                        × ١
حقيبة تخزين بسحّاب                   × ١

ملاحظة: الكابلات الشريطية والوحدات المحورية لا تُستخدمان معاً، بل كل منهما بديل عن الآخر.

مقارنة بين موديلات SLogic

                       Combo 8        SLogic16U3      SLogic32U3
نوع USB                USB 2.0        USB 3.0         USB 3.2 Gen2
أقصى معدل عيّنات       ٨٠ ميغاهرتز    ٨٠٠ ميغاهرتز    ١٥٠٠ ميغاهرتز
أقصى عدد قنوات         ٨              ١٦              ٣٢
أقصى عرض نطاق          ٠٫٣ غيغابت/ث   ٣٫٢ غيغابت/ث    ٦٫٤ غيغابت/ث
عتبة قابلة للضبط       لا             نعم             نعم
الغلاف                 بلاستيك        ألمنيوم         ألمنيوم
الأبعاد                ٢٠×٤٠×١٠ مم    ٤٠×٤٠×١٠ مم     ٥٠×٥٠×١٠ مم
ميزات إضافية           DAP-Link،      —               ADC ← راسم إشارة
                       CK-Link، UART

أبرز المزايا

• أخذ عيّنات بسرعة ٨٠٠ ميغاهرتز عبر ١٦ قناة بواجهة USB 3.0 — عرض نطاق مستمر ٣٫٢ غيغابت/ث في نمط التدفّق، دون قيد على طول الالتقاط.

• مدى دخل ٠–١٠ فولت مع عتبة قابلة للضبط ٠–٦ فولت — يقرأ منطق ١٫٨ و٣٫٣ و٥ فولت دون مبدّلات مستوى، وهي ميزة نادرة في هذه الفئة السعرية.

• غلاف ألمنيوم بأبعاد ٤٠×٤٠×١٠ مم — صغير الحجم ومتين وأفضل تدريعاً من البدائل ذات الغلاف البلاستيكي.

• متوافق مع PulseView وsigrok — مكتبة فك تشفير مفتوحة المصدر تغطي I²C وSPI وUART وCAN وUSB وOne-Wire وعشرات غيرها، دون ارتباط ببرنامج مغلق.

• دعم متعدد الأنظمة — ويندوز ١٠/١١ ولينكس وماك بمعالجات Apple Silicon.

• وحدات مجسّات محورية مرفقة لالتقاط نظيف فوق ٥٠ ميغاهرتز، إضافة إلى الكابلات الشريطية و١٦ خطّاف اختبار.

• مخرج طاقة ٣٫٣ فولت بتيار ٥٠٠ ملّي أمبير على الموصل لتغذية اللوحات الصغيرة مباشرة.

• مؤشر LED ملوّن يوضّح حالة الطاقة والاتصال ونقل البيانات فوراً — مفيد لتشخيص مشاكل الكابل والمنفذ.

• إمكانية تحديث البرنامج الثابت عبر وضع DFU باستخدام زر MODE المخفي وأداة Sipeed لسطر الأوامر.

الاستخدامات

• تصحيح النواقل المدمجة عالية السرعة — SPI وQSPI وI²C وUART وCAN والنواقل المتوازية

• تحليل التوقيت والأخطاء اللحظية عند ترددات تفوق قدرة محلّلات USB 2.0

• الهندسة العكسية للبروتوكولات وصيانة الأجهزة

• تطوير البرنامج الثابت وتشغيل الأنظمة والتحقق منها على منطق ١٫٨ و٣٫٣ و٥ فولت

• تطوير أنظمة FPGA وSoC حيث تتطلب النواقل المتوازية العريضة التقاطاً متزامناً

• تجهيز مختبرات الجامعات ومراكز البحث كبديل اقتصادي للمحلّلات المكتبية

• اختبار الإنتاج وضبط الجودة في تصنيع الأجهزة المدمجة
