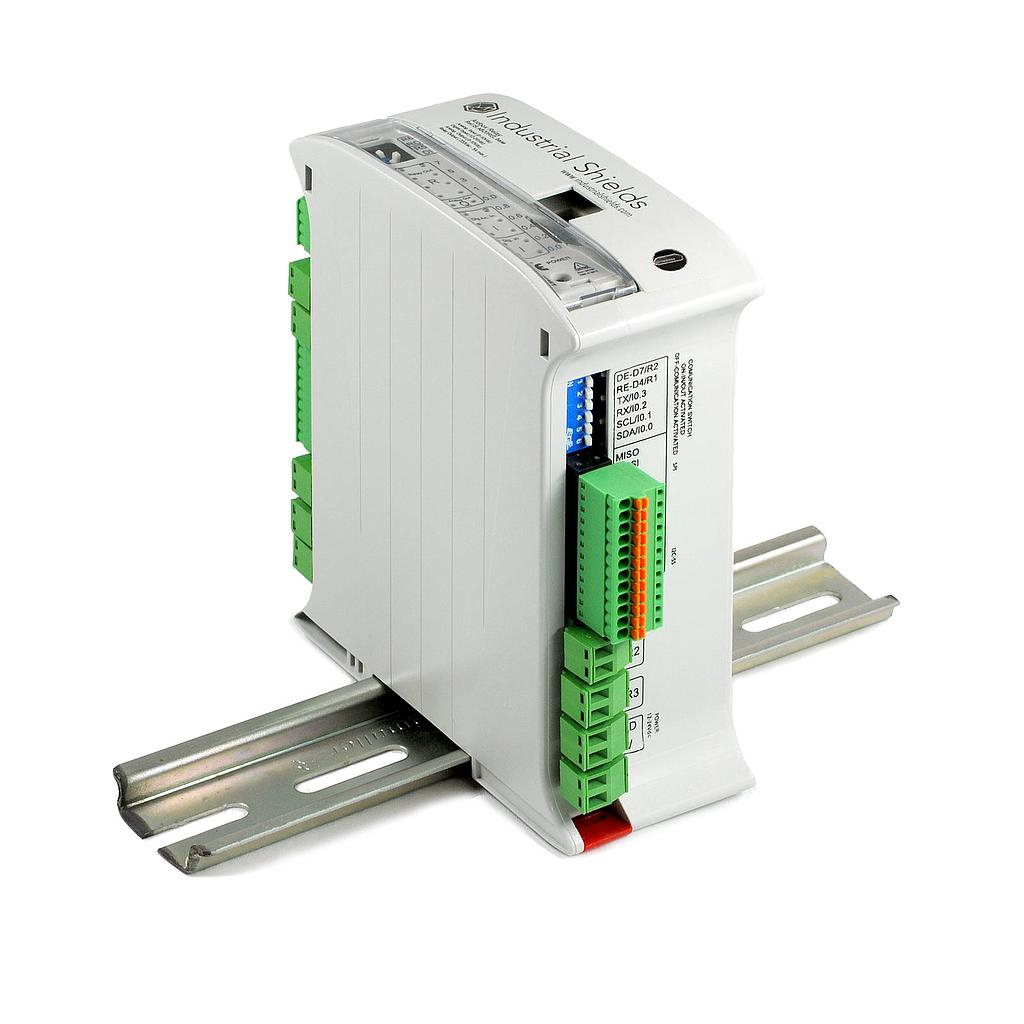

بورد اردوبوكس اردوينو بي ال سي من شركة اندستريال شيلدز الاسبانية قائم على اردوينو ليوناردو بسرعة 16ميكا هرتز حيث يجمع بين مرونة وسهولة الاردوينو وامكانيات وقوة ال بي ال سي

يحتوي على عشرة مداخل (ست مداخل منها يمكن ان تعمل كمداخل تماثلية Analog)

تعمل ب(7-24فولت)للمدخلات الرقمية ومن (0-10فولت) للمدخلات التماثلية

ويحتوي على عشرة مخارج

ثمانية منها تعمل كريلي 220v و5A

واثنان منها تعمل كمخرجات تماثلية (0-10)فولت

متوافق مع بروتوكولات

WiFi&Bluetooth قائم على ESP32 USB,RS-232,Half/Full duplex RS-485,Modbus(RTU),Industrial protocols,I2C

- برامج البرمجة:

يمكن برمجة PLC باستخدام

منصة الاردوينو المعروفة Arduino IDE-

برنامج Node-RED الذي يمكنك من برمجتها رسوميا

برنامج RapidScada الذي يحاكي منضومات الساكادا

برنامج OPC Server لادارة الاجهزة عن طريق الشبكات والانترنت

- التوصيل الفوري والترميز:

تمت برمجة وحدة التحكم GPRS عبر منافذ USB. يمكن أيضًا برمجة PLC هذا من خلال منفذ Ethernet عن بُعد. يوفر هذا الوصول الفوري إلى البرنامج والتحكم. كما يمكنك مراقبة الحالة باستمرار لجميع المتغيرات والمدخلات والمخرجات وما إلى ذلك. وهو متوافق مع Ardbox و M-duino و Touchberry Pi مع اتصال فوري.

يحتوي هذا ال PLC على 20 مدخل/مخرج يمكن توسعتها الى 127 ملحق عن طريق ال I2C مايعني امكانية الحصول على 7100 مدخل/مخرج تعمل ك master-slave بالاضافة الى الملحقات والحساسات الاخرى

يرجى قراءة الكتلوك بعناية قبل الاستخدام

Industrial Shields WiFi-Bluetooth LE PLCs are an integrated module consisting of a single 2.4GHz Wi-Fi and Bluetooth combo chip, designed with the TSMC ultra-low-power 40nm technology. The WiFi-Bluetooth LE PLCs are designed to achieve the best power and RF performance. This allows robustness, versatility, and reliability in a wide variety of applications and power scenarios.

Performance Specification:

-Control method: Stored program method

-I/O control method: Combination of the cyclic scan and immediate refresh processing methods.

-Programming language: Arduino IDE. Based on wiring (Wiring is an Open Source electronics platform composed of a programming language. “similar to the C”.

-Microcontroller: ATmega32u4

-Flash Memory: 32KB of which 4KB are used by bootloader

-Program capacity (SRAM): 2.5KB

-EEPROM: 1KB

▪️Inputs (Arduino Mega included):

– 10 Inputs:

(10x) Digital (7-24Vdc).

(6x) of 10x, Analog (0-10Vdc) configurable by Software.

▪️Outputs (Arduino Mega included):

– 10 Outputs:

(8x) Relay outputs (220Vac – 5A)

(2x) Analog Output (0-10Vdc)*

▪️Communications:

- (1x) WiFi & Bluetooth LE (based on ESP32)

– (1x) USB port (Micro USB-B).

– (1x) I2C port. (Interface with other Industrial Shields, sensors, I/Os modules)

– (1x) RS-232 port.

– (1x) HALF/FULL Duplex RS-485 port.

– Modbus RTU

– Industrial Protocols

▪️Other technical specifications:

100x45x115mm

DIN Rail mounting.

Max consum.: 1.2A

Flash Memory: 32kB (4kB for bootloader)

SRAM: 2.5kB

EEPROM: 1kB

Clock Speed: 16MHz

-Modular PLC:

This is the first equipment based on the Arduino technology designed for a professional use. This PLC has 20I/Os. It also contains several communication ports which provide more flexibility and control. The GPRS Controllers family offers the possibility to expand up to 127 modules through I2C, which means that you can have until 7100 Inputs / Outputs in Master-Slave connections, additionally to sensors, etc…

-Programming Software:

This PLC can be programmed using the Arduino IDE platform.

-Instantaneous connection and coding:

The GPRS Controller is programmed through the USB ports. This PLC can also be programed through Ethernet port remotely. This offers and immediate access to program, mantain and control. Also you can continuously monitor the status for all the variables, inputs, outputs, etc. It is compatible with the Ardbox , M-duino and the Touchberry Pi with an instantaneous connection.
