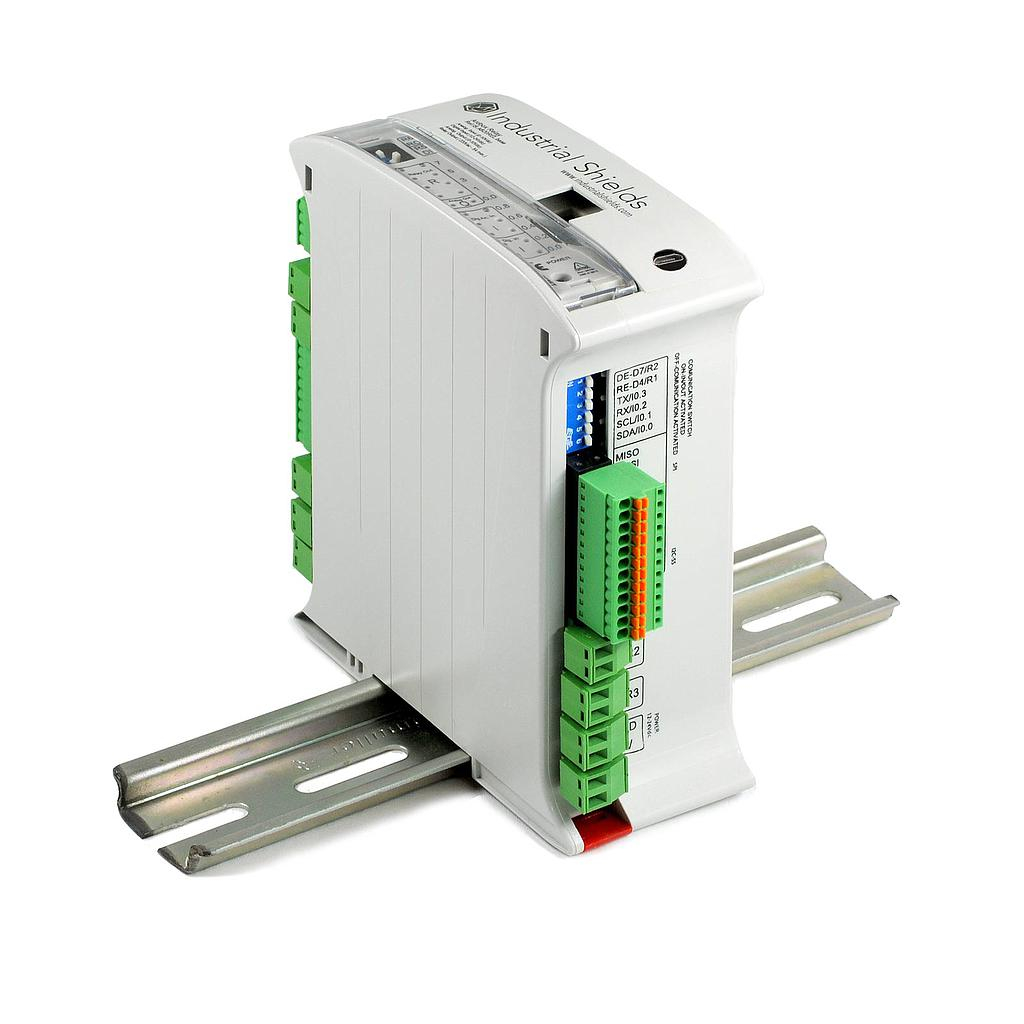

يحتوي PLC هذا على 20I / Os ، عشر مخرجات ستة منها يمكن استخدامها ك PWM (5 to 24Vdc) عن طريق تحديدها بواسطة السويج ، و سبعة منها انالوك 0-10V يمكن استخدامها و تحديدها ايضا بواسطة السويج . و 10 مدخلات دجتل ممكن استخدام 6 منها كـ انالوك كذلك يحتوي على العديد من منافذ الاتصال التي توفر المزيد من المرونة والتحكم مثل I2C , RS-232 , RS-485 وغيرها . إمكانية توسيع ما يصل إلى 127 وحدة من خلال I2C ، مما يعني أنه يمكنك الحصول على حتى 7100 من المدخلات / المخرجات في اتصالات Master-Slave .

- برامج البرمجة:

يمكن برمجة PLC باستخدام

منصة الاردوينو المعروفة Arduino IDE-

برنامج Node-RED الذي يمكنك من برمجتها رسوميا

برنامج RapidScada الذي يحاكي منضومات الساكادا

برنامج OPC Server لادارة الاجهزة عن طريق الشبكات والانترنت

- التوصيل الفوري والترميز:

تمت برمجة وحدة التحكم GPRS عبر منافذ USB. يمكن أيضًا برمجة PLC هذا من خلال منفذ Ethernet عن بُعد. يوفر هذا الوصول الفوري إلى البرنامج والتحكم. كما يمكنك مراقبة الحالة باستمرار لجميع المتغيرات والمدخلات والمخرجات وما إلى ذلك. وهو متوافق مع Ardbox و M-duino و Touchberry Pi مع اتصال فوري

▪️Inputs (Arduino Mega included)

– 10 Inputs:

(10x) Digital (7-24Vdc).

(6x) of 10x, Analog (0-10Vdc) configurable by Software.

▪️Outputs (Arduino Mega included)

– 10 Outputs:

(10x) Digitals isolated (5 to 24Vdc)/ (6x) of 10x, PWM (5 to Vdc) outputs, configurables by Switch1.

(7x) of 10x, Analog 0-10V output. configurables by Switch.

▪️Communications

- (1x) WiFi & Bluetooth LE (based on ESP32)

– (1x) USB port (Micro USB-B).

– (1x) I2C port. (Interface with other Industrial Shields, sensors, I/Os modules)

– (1x) RS-232 port.

– (1x) HALF/FULL Duplex RS-485 port.

– Modbus RTU

– Industrial Protocols

▪️Other technical specifications

100x45x115mm

DIN Rail mounting.

Max consum.: 1.2A

Flash Memory: 32kB (4kB for bootloader)

SRAM: 2.5kB

EEPROM: 1kB

Clock Speed: 16MHz

*For SPI you need to choose another pin for Select Function (You can choose, SDA, SCL, Rx, Tx, Pins of Arduino)

▪️Performance Specifications:-

Control method : Stored program method

I/O control method : Combination of the cyclic scan and immediate refresh processing methods.

Programming language : Arduino IDE. Based on wiring (Wiring is an Open Source electronics platform composed of a programming language. “similar to the C”)

Microcontroller : ATmega32U4
