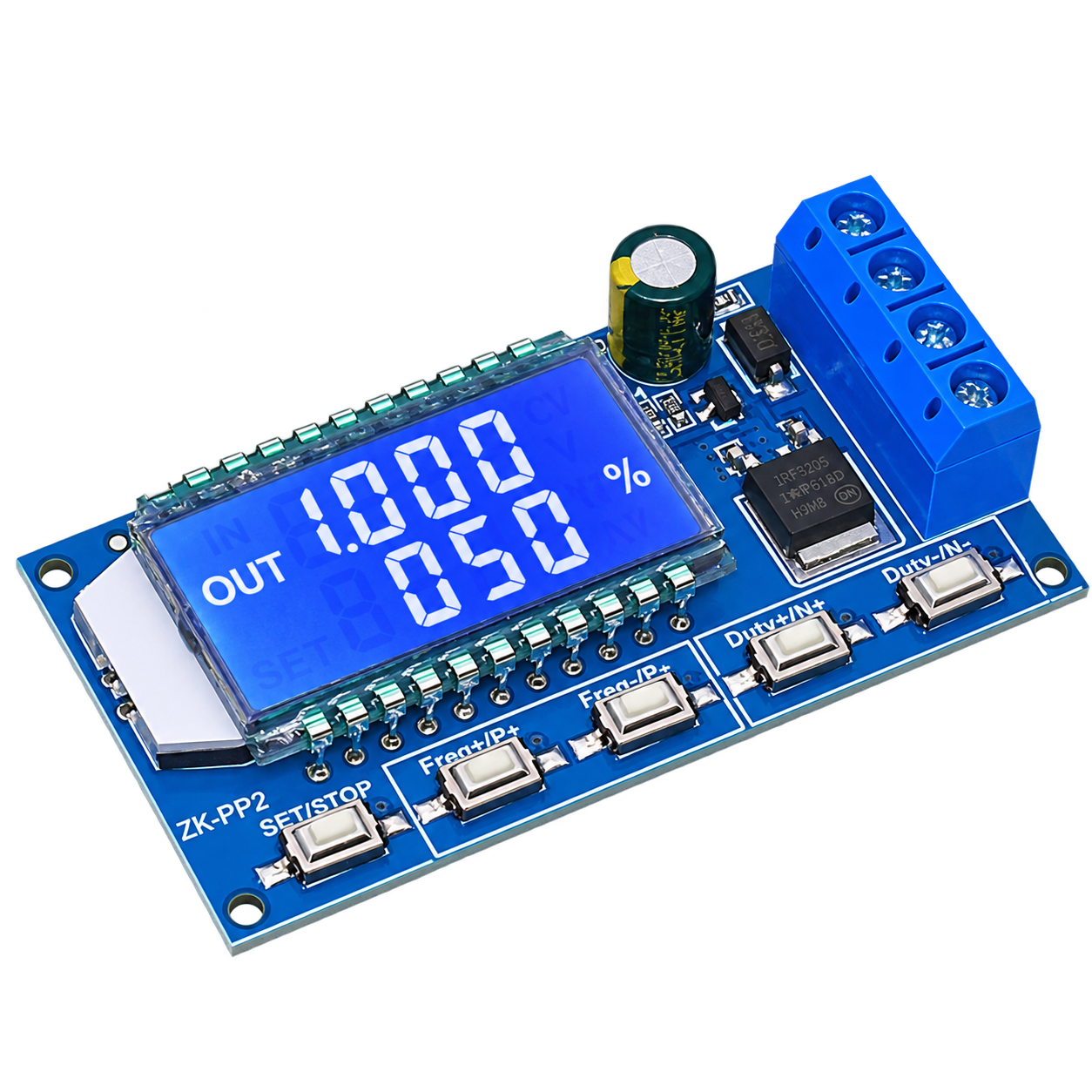

مولّد الإشارة ZK-PP2 مزوّد بمرحلة خرج قدرة، وهذا يجعله أداتين في جهاز واحد. ففي وضع PWM يولّد موجة مربعة من ١ هرتز حتى ١٥٠ كيلوهرتز مع دورة تشغيل قابلة للضبط من ٠٫٠٠٪ إلى ١٠٠٪ — مصدر إشارة نظيف لتغذية متحكم دقيق أو لوحة درايفر أو دائرة اختبار. وفي وضع النبضة يتحول إلى مؤقّت قابل للبرمجة: تضبط زمن التشغيل وزمن الإيقاف من ١ مللي ثانية حتى ٩٩٩٩ ثانية، وتضيف زمن تأخير للبدء، وتختار عدد الدورات من نبضة واحدة حتى ٩٩٩٩ أو لا نهائي. ولأن الخرج يمر عبر ترانزستور قدرة MOSFET لا عبر طرف منطقي، فهو يشغّل المحركات وصمامات الملف اللولبي وشرائط LED مباشرة دون مرحلة درايفر منفصلة. تُحفظ الإعدادات في الذاكرة وتبقى بعد انقطاع التيار، فتستأنف الوحدة عملها من حيث توقفت. كما تحمي دائرة منع عكس الجهد من أخطاء التوصيل، ولا يتجاوز حجم الوحدة ٦٠ × ٣٢ × ١٣٫٥ ملم.

المواصفات

الموديل               : ZK-PP2
النوع                 : مولّد إشارة PWM ثنائي الوضع مع خرج قدرة
جهد التشغيل            : ٣٫٣ - ٣٠ فولت DC
مدى التردد             : ١ هرتز - ١٥٠ كيلوهرتز
دقة التردد             : ٢٪
دورة التشغيل           : ٠٫٠٠٪ - ١٠٠٪
تيار الخرج             : ٥ أمبير موصى به (٨ أمبير كحد أقصى عبر MOSFET)
سعة الخرج              : مساوية لجهد الدخل
عدد القنوات            : ١
مدى عرض النبضة         : ٠٫٠٠٠ - ٩٩٩٩ ثانية
مدى زمن التأخير        : ٠٫٠٠٠ - ٩٩٩٩ ثانية
عدد النبضات            : ١ - ٩٩٩٩ أو لا نهائي
دقة التوقيت            : ١ مللي ثانية
تردد التحكم بالمحركات   : ٢٠ كيلوهرتز (نموذجي)
الشاشة                 : LCD عالية الدقة
الذاكرة                : حفظ الإعدادات واستعادتها بعد انقطاع التيار
الحماية                : حماية من عكس قطبية الجهد
حرارة التشغيل          : من -٤٠ إلى +٨٥ درجة مئوية
رطوبة التشغيل          : ٠٪ - ٩٥٪
الأبعاد                : ٦٠ × ٣٢ × ١٣٫٥ ملم
المتضمّن                : ١ × مولّد إشارة ZK-PP2

أهم المزايا

• جهازان في واحد — مولّد إشارة لطاولة العمل ودرايفر قابل للبرمجة للأحمال الحقيقية. فمعظم مولّدات الإشارة لا تشغّل شيئاً دون مضخّم، ومعظم الدرايفرات لا تولّد إشارة دقيقة.

• يشغّل الأحمال مباشرة — خرج MOSFET يتحمل المحركات والملفات اللولبية وشرائط LED حتى ٥ أمبير دون درايفر خارجي.

• من ١ هرتز إلى ١٥٠ كيلوهرتز — من الدورات الميكانيكية البطيئة حتى تطبيقات التبديل عالية التردد.

• وضع نبضة قابل للبرمجة — زمن التشغيل والإيقاف وتأخير البدء وعدد الدورات كلها قابلة للضبط، فتتحول الوحدة إلى متحكم توقيت مستقل.

• دقة توقيت ١ مللي ثانية — دقيقة بما يكفي للتسلسل القابل للتكرار لا للدوران التقريبي.

• الإعدادات تبقى بعد انقطاع التيار — اضبطها مرة واحدة وتستأنف تلقائياً؛ ضروري للتركيبات غير المراقَبة.

• حماية من عكس الجهد — تنجو الوحدة من توصيل التغذية بالمقلوب.

• تغذية واسعة من ٣٫٣ إلى ٣٠ فولت — تعمل من الجهود المنطقية حتى أنظمة ٢٤ فولت الصناعية، وسعة الخرج تطابق الدخل.

• مدى حراري واسع — من -٤٠ إلى +٨٥ درجة مئوية.

الاستخدامات

• مصدر إشارة لتطوير المتحكمات الدقيقة

• توليد موجات مربعة لمنصات الاختبار ولوحات التجارب

• تشغيل صمامات الملف اللولبي بتوقيت قابل للبرمجة

• التحكم بشدة إضاءة LED بتردد ودورة تشغيل قابلين للضبط

• التحكم بسرعة محركات DC حتى ٥ أمبير

• متحكمات البدء المؤجل للمعدات

• التشغيل والإيقاف التلقائي الدوري في منصات الإنتاج والاختبار

• تطبيقات عدّ النبضات والتسلسل

• توليد إشارات التحكم للوحات درايفر المحركات

وضع PWM

يُميَّز بظهور رمز ٪ على الشاشة. استخدم +FREQ و-FREQ لضبط تردد الخرج من ١ هرتز إلى ١٥٠ كيلوهرتز، و+Duty و-Duty لضبط دورة التشغيل من ٠٫٠٠٪ إلى ١٠٠٪. الضغطة القصيرة تغيّر القيمة بأصغر وحدة، والضغط المستمر يضبط بشكل متواصل. وضغطة قصيرة على STOP تفعّل الخرج أو توقفه؛ وظهور "OUT" على يسار الشاشة يعني أن الخرج يعمل. الافتراضي من المصنع ١ كيلوهرتز بدورة تشغيل ٥٠٪.

مثال: لإخراج ٢٠ كيلوهرتز بنسبة ٦٠٪، اضبط التردد على ٢٠٫٠٠ ودورة التشغيل على ٠٦٠٪.

وضع النبضة

اضغط SET مطوّلاً نحو ٦ ثوانٍ من وضع PWM للانتقال؛ يختفي رمز ٪. السطر العلوي هو زمن التشغيل ويُضبط بـ +P و-P، والسطر السفلي هو زمن الإيقاف ويُضبط بـ +N و-N، وكلاهما من ٠٫٠٠٠ إلى ٩٩٩٩ ثانية. الافتراضي ٠٫٥ ثانية تشغيل و٠٫٥ ثانية إيقاف.

ولضبط التأخير وعدد النبضات، اضغط SET لثانيتين حتى يظهر رمز "SET" أسفل يسار الشاشة. عندها يضبط +P و-P زمن التأخير، ويضبط +N و-N عدد النبضات (من ١ إلى ٩٩٩٩ أو "----" لللانهائي). اضغط SET لثانيتين مرة أخرى للعودة.

مثال: لتأخير ٥ ثوانٍ عند التشغيل ثم ٠٫٦ ثانية تشغيل و٠٫٢ ثانية إيقاف بشكل دائم — اضبط النبضة الموجبة ٠٫٦٠٠ والسالبة ٠٫٢٠٠ والتأخير ٥٫٠٠٠ والعدد "----".

مثال: لإشارة ١٠ مللي ثانية مرتفعة و١٠ مللي ثانية منخفضة تتكرر ١٠٠ مرة بالضبط بعد تأخير ٥ ثوانٍ — اضبط الموجبة ٠٫٠١٠ والسالبة ٠٫٠١٠ والتأخير ٥٫٠٠٠ والعدد ٠١٠٠.

ملاحظات الاستخدام

• التزم بـ ٥ أمبير أو أقل. فرغم أن الـ MOSFET مصنّف حتى ٨ أمبير، يوصي المصنّع بـ ٥ أمبير كحد عملي.

• سعة الخرج تساوي جهد التغذية، فتغذية ١٢ فولت تنتج موجة مربعة بـ ١٢ فولت؛ تحقق من ملاءمة ذلك لحملك أو دائرتك المستقبِلة.

• الحماية من عكس الجهد تحمي الدخل، لكن وصّل بشكل صحيح على أي حال.

• في وضع النبضة تُخرج الوحدة عدد النبضات المضبوط في كل مرة تُشغَّل فيها؛ مفيد للمنصات الآلية لكن من المهم معرفته قبل التوصيل.

• الدخول إلى إعدادات التأخير والعدد يوقف الخرج ويصفّر عدّاد النبضات.

• للتحكم بسرعة المحركات، التردد النموذجي نحو ٢٠ كيلوهرتز.
