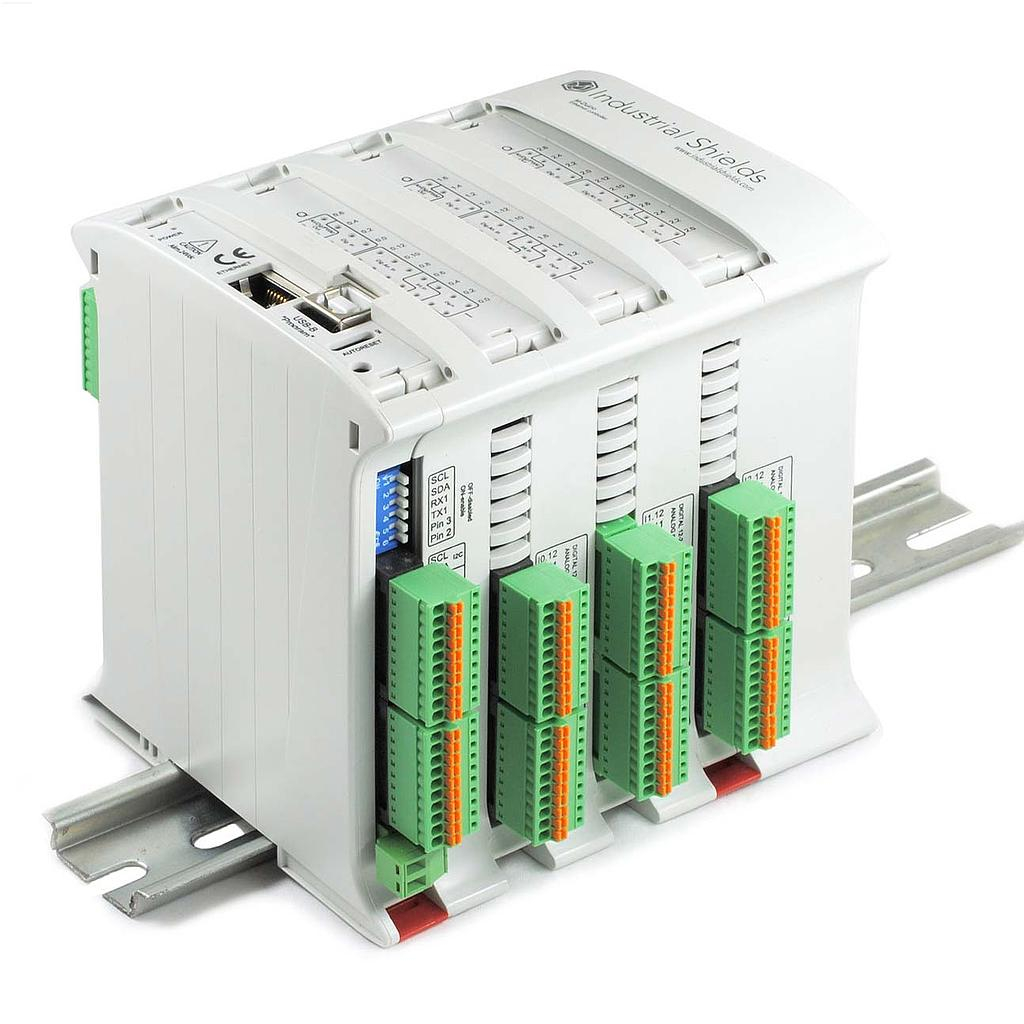

يحتوي PLC هذا على 58 مدخلا و مخرجا ، 22 مخرج 14 منها يمكن استخدامها كمخرج رقمي (5-24Vdc) و ثمانية منها كمخرج انلوك (0-10Vdc) يتم تحديدها بواسطة السويج.

و 36 مدخلا, 20 مدخلات رقمية (5-24Vdc) و 16 من المدخلات يمكن استخدامها كمدخل انلوك (0-10V) يتم تحديدها عن طريق السوفتوير .

كذلك يحتوي على العديد من منافذ الاتصال التي توفر المزيد من المرونة والتحكم مثل I2C , RS-232 , RS-485 وغيرها .

- برامج البرمجة:

يمكن برمجة PLC باستخدام

منصة الاردوينو المعروفة Arduino IDE-

برنامج Node-RED الذي يمكنك من برمجتها رسوميا

برنامج RapidScada الذي يحاكي منضومات الساكادا

برنامج OPC Server لادارة الاجهزة عن طريق الشبكات والانترنت

- التوصيل الفوري والترميز:

تمت برمجة Arduino PLC M-DUINO من خلال منافذ USB. يمكن أيضًا برمجة Arduino PLC الصناعي من خلال منفذ Ethernet عن بُعد. يوفر هذا وصولاً فوريًا إلى البرنامج والمتابعة والتحكم. كما يمكنك مراقبة الحالة باستمرار لجميع المتغيرات والمدخلات والمخرجات وما إلى ذلك.

وهو متوافق مع مجموعة Ardbox PLC و Touchberry Pi مع اتصال فوري..

♦️Inputs

– Total Inputs : 36

-Total Digital Optoisolated Inputs (7-24Vdc) : 20

-Digital Optoisolated Inputs (7-24Vdc) : 14

-Digital Optoisolated Inputs (7-24Vdc) | can work like interrupt Inputs INT (7-24Vdc) : 6

-10 bit Analog Inputs (0-10V) | Digital (5-24Vdc) Inputs configurable by software : 16

♦️Outputs

– Total Outputs : 22

-Digital Optoisolated Outputs (5-24Vdc) : 14

-Digital Optoisolated and PWM (5-24Vdc) | 8 bit Analog (0-10V) Outputs configurable by switch : 8

♦️Communications

-Ethernet communication - 1

-Wi-Fi & BLE (Bluetooth Low Energy) - NO

-GPRS/GSM - NO

-USB port (type B) communication (for uploading or debugging only) - 1

-Micro USB port (type B) communication (for uploading or debugging only) - 0

-I2C communication (interface with other Industrial Shields, sensors, I/Os modules) - 1

-Serial TTL (UART) communication - 2

-RS-232 communication - 1

-Half/Full Duplex RS-485 communication - 1

-SPI external port communication (using MOSI, MISO, SS pins of Arduino) - 1

-RTC (Real Time Clock. NOTE: I2C port used. See pinout modification) - Yes

-µSD Socket (using SPI port, chip select D53 pin) - Yes

Communications notes - When using I2C, 2 inputs are lost

♦️Other technical specifications

PLC measures :101x119.5x70.1

DIN Rail mounting.

Max consum.: 1.2A

Single Board Computer (SBC) Microcontroller : Arduino Mega Original Board (ATmega 2560)

-Flash Memory (KB) : 256

-Flash Memory of which used by bootloader (KB) : 8

-SRAM (KB) : 8

-EEPROM (KB) : 4

-Clock Speed (MHz) : 16
