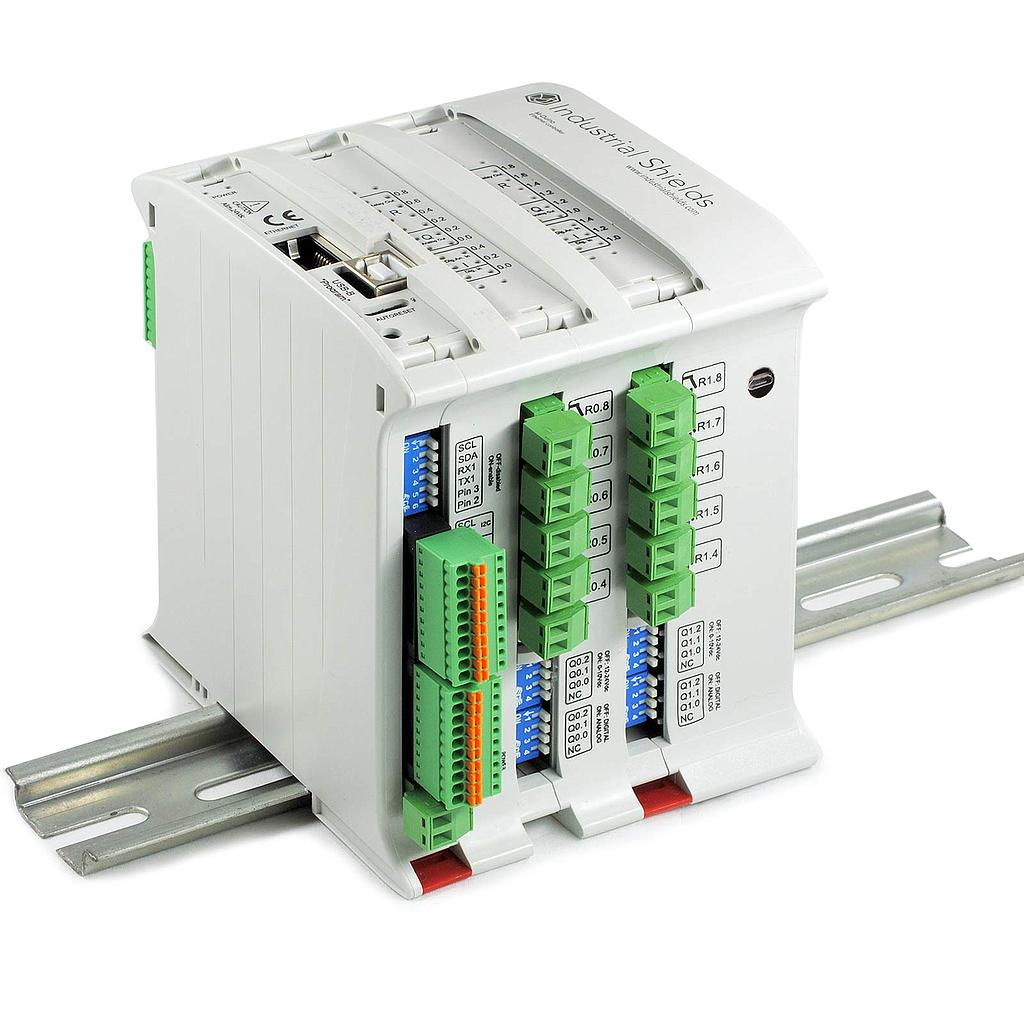

يحتوي PLC هذا على 12 مدخلا و 22 مخرج ، ست مخرجات منها يمكن استخدامها كمخرج رقمية و PWM (5-24Vdc) او انلوك (0-10V) عن طريق تحديدها بواسطة المفتاح , و ستة عشر مخرج يحتوي على ريلي (220Vac-5A) .

و 12 مدخلا, ثمان مدخلات رقمية (5-24Vdc) او انلوك (0-10V) يتم تحديدها عن طريق السوفتوير و اربع مدخلات رقمية (7-24Vdc) يمكن ان تعمل كinterrupt .

كذلك يحتوي على العديد من منافذ الاتصال التي توفر المزيد من المرونة والتحكم مثل I2C , RS-232 , RS-485 وغيرها .

يحتوي ايضا على RTC, µSD, Ethernet, USB, Full/Half duplex.

- برامج البرمجة:

يمكن برمجة PLC باستخدام

منصة الاردوينو المعروفة Arduino IDE-

برنامج Node-RED الذي يمكنك من برمجتها رسوميا

برنامج RapidScada الذي يحاكي منضومات الساكادا

برنامج OPC Server لادارة الاجهزة عن طريق الشبكات والانترنت

- التوصيل الفوري والترميز:

تمت برمجة وحدة التحكم GPRS عبر منافذ USB. يمكن أيضًا برمجة PLC هذا من خلال منفذ Ethernet عن بُعد. يوفر هذا الوصول الفوري إلى البرنامج والتحكم. كما يمكنك مراقبة الحالة باستمرار لجميع المتغيرات والمدخلات والمخرجات وما إلى ذلك. وهو متوافق مع Ardbox و M-duino و Touchberry Pi مع اتصال فوري.

♦️Modular PLC

This is the first equipment based on the Arduino technology designed for a professional use. This PLC has 12 inputs and 22 outputs. It also contains several communication ports which provide more flexibility and control. The GPRS Controllers family offers the possibility to expand up to 127 modules through I2C, which means that you can have until 7100 Inputs / Outputs in Master-Slave connections, additionally to sensors, etc…

♦️Programming Software

This PLC can be programmed using the Arduino IDE platform.

♦️Instantaneous connection and coding

The GPRS Controller is programmed through the USB ports. This PLC can also be programed through Ethernet port remotely. This offers and immediate access to program, mantain and control. Also you can continuously monitor the status for all the variables, inputs, outputs, etc. It is compatible with the Ardbox , M-duino and the Touchberry Pi with an instantaneous connection.

▪️Inputs

Total Inputs: 12

Total Digital Optoisolated Inputs (7-24Vdc): 4

Digital Optoisolated Inputs (7-24Vdc) | can work like interrupt Inputs INT (7-24Vdc): 4

10 bit Analog Inputs (0-10V) | Digital (5-24Vdc) Inputs configurable by software: 8

▪️Outputs

Total Outputs : 22

Digital Optoisolated and PWM (5-24Vdc) | 8 bit Analog (0-10V) Outputs configurable by switch: 6

Relay Outputs (220Vac - 5A): 16

▪️Communications

Ethernet communication - 1

Wi-Fi & BLE (Bluetooth Low Energy) - YES

GPRS/GSM - NO

USB port (type B) communication (for uploading or debugging only) - 1

Micro USB port (type B) communication (for uploading or debugging only) - 0

I2C communication (interface with other Industrial Shields, sensors, I/Os modules) - 1

Serial TTL (UART) communication - 1

RS-232 communication - 1

Half/Full Duplex RS-485 communication - 1

SPI external port communication (using MOSI, MISO, SS pins of Arduino) - 1

RTC (Real Time Clock. NOTE: I2C port used. See pinout modification) - YES

µSD Socket (using SPI port, chip select D53 pin) - YES

▪️The Open Source Board CPU

Single Board Computer (SBC) Microcontroller

Arduino Mega Original Board (ATmega 2560)

Flash Memory (KB) : 256

Flash Memory of which used by bootloader (KB): 8

SRAM (KB): 8

EEPROM (KB): 4

Clock Speed (MHz) : 16

▪️Other information

PLC measures: 101x119.5x119.3

Max. consum.: 1.2A

Power Supply Voltage (Vdc) Range: 12-24

Power Consumption (VAC max.): 30

Package Size: 13cm x 14cm x 13cm

Packaging: Box

Countr of Origin: Spain

STATIC Sensitive: NO

Product Weight: 634 gram
