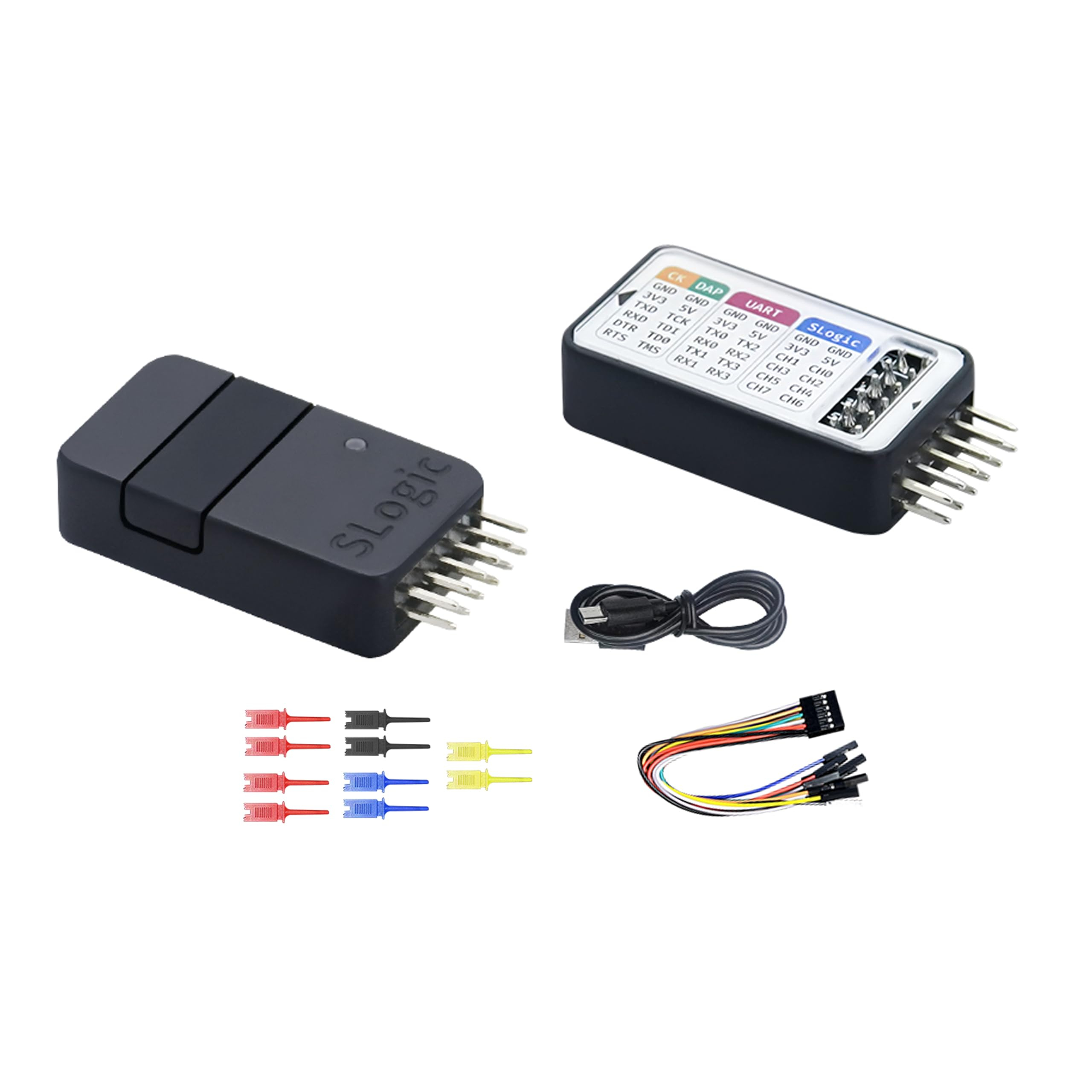

جهاز SLogic Combo 8 هو أداة تطوير مدمجة تعمل عبر USB وتجمع أربعة أجهزة في واحد: محلّل منطقي بثماني قنوات، ومصحّح CKLink لمعالجات RISC-V، ومصحّح DAP-Link لمعالجات ARM Cortex-M، وجسر USB إلى UART بأربعة منافذ عالية السرعة. يتم التبديل بين الوظائف بزر واحد على الجهاز، مع مؤشر LED ملوّن يؤكد الوضع الحالي — أزرق للمحلّل المنطقي، وأصفر لـ CKLink، وأخضر لـ DAPLink، وأحمر لـ UART. كما أن ترتيب الأطراف لكل وضع مطبوع مباشرة على الغلاف باللون المطابق، فلا حاجة للرجوع إلى الدليل عند إعادة التوصيل.

في وضع المحلّل المنطقي يلتقط الجهاز ٨ قنوات بمعدل يصل إلى ٨٠ ميغاهرتز مع عرض نطاق نقل ٣٢٠ ميغابت/ث، ويتعامل مع إشارات من ٠ إلى ٣٫٦ فولت بعتبات VIH أكبر من ٢ فولت وVIL أقل من ٠٫٨ فولت. وفي وضع التصحيح يعمل بمنفذ JTAG بتردد ١٦ ميغاهرتز مع سرعة قراءة نموذجية ١٢٠٠ كيلوبايت/ث لـ CKLink، أو سرعة برمجة ١١٠ كيلوبايت/ث لـ DAPLink، مع منفذ تسلسلي للتصحيح يصل إلى ٢٠ ميغابت/ث. أما في وضع UART فيوفّر أربعة منافذ تسلسلية بعرض نطاق إجمالي ٤٢ ميغابت/ث. باختصار: يستبدل ثلاث أدوات USB منفصلة على طاولة العمل بجهاز واحد.

المواصفات الفنية

اسم المنتج Sipeed SLogic Combo 8

الوظائف محلّل منطقي / CKLink / DAPLink / USB2UART

تبديل الوظائف زر واحد مع مؤشر LED ملوّن

واجهة التوصيل USB

--- وضع المحلّل المنطقي ---

عدد القنوات ٨

أقصى معدل أخذ عيّنات ٨٠ ميغاهرتز

عرض نطاق النقل ٣٢٠ ميغابت/ث

نمط أخذ العيّنات تدفّق مستمر (Streaming)

الإعداد النموذجي ٨٠ ميغاهرتز على ٤ قنوات /

٤٠ ميغاهرتز على ٨ قنوات

عرض النطاق على ويندوز ١٦٠ ميغابت/ث

الإعداد النموذجي (ويندوز) ٨٠ ميغاهرتز على قناتين /

٤٠ ميغاهرتز على ٤ قنوات

مدى جهد الدخل ٠ – ٣٫٦ فولت

عتبات المستوى المنطقي VIH أكبر من ٢ فولت،

VIL أقل من ٠٫٨ فولت

--- وضع مصحّح CKLink (لمعالجات RISC-V) ---

تردد ساعة JTAG ١٦ ميغاهرتز

سرعة القراءة النموذجية ١٢٠٠ كيلوبايت/ث

المنفذ التسلسلي للتصحيح حتى ٢٠ ميغابت/ث

--- وضع مصحّح DAPLink (لمعالجات ARM Cortex-M) ---

سرعة البرمجة النموذجية ١١٠ كيلوبايت/ث

المنفذ التسلسلي للتصحيح حتى ٢٠ ميغابت/ث

--- وضع UART ---

عدد المنافذ التسلسلية ٤

أقصى معدل بود ٢ × ٢٠ ميغابت/ث + ٢ × ١ ميغابت/ث

عرض النطاق الإجمالي ٤٢ ميغابت/ث

--- ألوان مؤشر LED ---

المحلّل المنطقي أزرق

CKLink أصفر

DAPLink أخضر

USB2UART أحمر

أبرز المزايا

• أربع أدوات في جهاز واحد — محلّل منطقي، ومصحّح RISC-V، ومصحّح ARM، وجسر UART رباعي، بتبديل عبر زر واحد.

• التقاط ٨ قنوات بمعدل يصل إلى ٨٠ ميغاهرتز مع عرض نطاق تدفّق ٣٢٠ ميغابت/ث — دون قيد ذاكرة داخلية على طول الالتقاط.

• تشغيل مرمّز بالألوان — المؤشر يوضّح الوضع النشط، وترتيب الأطراف مطبوع على الغلاف بنفس اللون لكل وضع.

• نمط تدفّق مستمر — الالتقاط يُرسل مباشرة إلى الحاسوب بدلاً من ذاكرة بعمق ثابت.

• دعم تصحيح RISC-V وARM — CKLink لمعالجات RISC-V، وDAP-Link لمتحكمات Cortex-M، مع منفذ تصحيح تسلسلي ٢٠ ميغابت/ث لكل منهما.

• أربعة منافذ تسلسلية عالية السرعة حتى ٢٠ ميغابت/ث، مفيدة لتصحيح عدة لوحات في آنٍ واحد من جهاز واحد.

• مداخل تتحمّل حتى ٣٫٦ فولت تغطي منطق ٣٫٣ فولت و١٫٨ فولت.

• إمكانية تحديث البرنامج الثابت عبر منصة التنزيل الرسمية لـ Sipeed.

• متوافق مع برنامج ngscopeclient مفتوح المصدر.

الاستخدامات

• تصحيح بروتوكولات الاتصال — UART وSPI وI²C وOne-Wire والنواقل المخصّصة

• تطوير وبرمجة البرنامج الثابت لمتحكمات ARM Cortex-M ومعالجات RISC-V

• تجهيز مختبرات الجامعات وورش التدريب حيث لا تسمح الميزانية بمحلّل منطقي مخصّص

• التحقق من التوقيت وتتبّع الأخطاء اللحظية (Glitches) في اللوحات المدمجة

• تشغيل عدة لوحات في آنٍ واحد مع الحاجة إلى عدة منافذ تسلسلية

• الصيانة والهندسة العكسية وفحص بروتوكولات الأجهزة المدمجة

• الاستخدام العام للهواة والمبتكرين كأداة أولى شاملة على طاولة العمل
