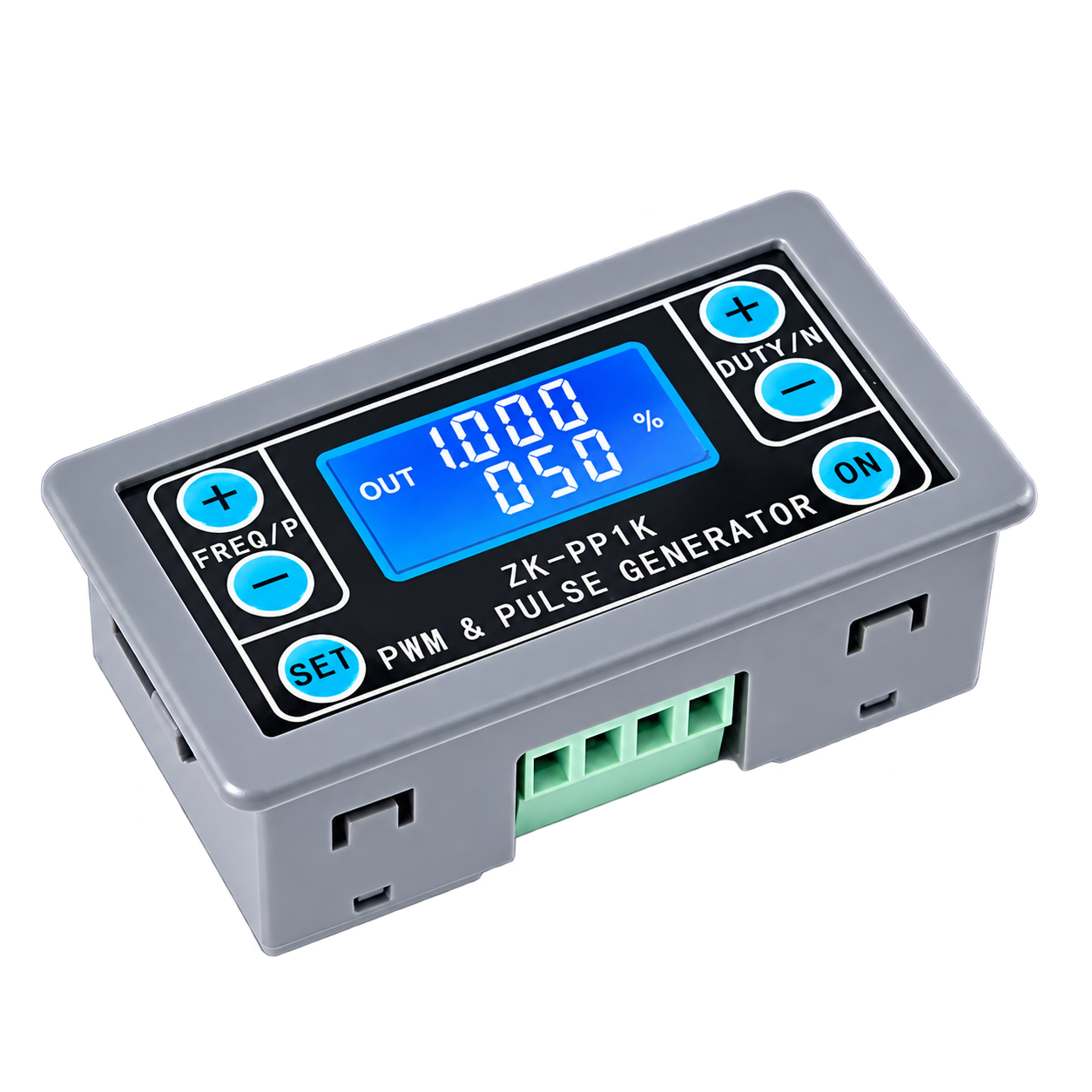

الوحدة ZK-PP1K مصدر إشارة مبني على العتاد، وقيمتها الحقيقية فيما توفّره عليك: الوقت الذي كنت ستمضيه في كتابة كود مؤقّتات لمجرد اختبار شيء ما. شغّلها فتعطيك موجة مربعة دقيقة فوراً، من ١ هرتز إلى ١٥٠ كيلوهرتز، بدورة تشغيل قابلة للضبط على كامل المدى من ٠ إلى ١٠٠٪. وبالانتقال إلى وضع النبضة تتحول إلى متحكم توقيت: تضبط زمن الحالة المرتفعة وزمن الحالة المنخفضة كلاً على حدة بالثواني أو بالمللي ثانية، وتضيف تأخير بدء يصل إلى ٩٩٩٩ ثانية، ثم تعمل الوحدة بشكل دوري تلقائياً. وتعرض شاشة LCD بإضاءة خلفية القيم الفعلية بدل أن تترك لك تقدير وضع المقبض، كما تعيد الذاكرة غير المتطايرة إعداداتك تلقائياً بعد انقطاع التيار. والحرف "K" في اسم الموديل يشير إلى النسخة التي تأتي بغلاف بلاستيكي مزوّد بألسنة تثبيت سريعة للتركيب في فتحة لوحة مستطيلة.

مهم: هذه الوحدة مولّد إشارة وليست درايفر قدرة. فالخرج محدود بأقل من ٣٠ مللي أمبير، وهو ما يكفي لتغذية لوحة درايفر أو بوابة MOSFET أو مدخل متحكم أو دائرة اختبار، لكنه لا يكفي لتشغيل محرك أو صمام أو شريط LED مباشرة.

المواصفات

الموديل              : ZK-PP1K
النوع                : مولّد إشارة PWM ثنائي الوضع
جهد الدخل             : ٣٫٣ - ٣٠ فولت DC
الحماية               : حماية من عكس القطبية
مدى التردد            : ١ هرتز - ١٥٠ كيلوهرتز
دقة التردد            : نحو ٢٪
تمييز التردد          : ١ هرتز عند الترددات المنخفضة
مدى دورة التشغيل      : ٠٫٠٠٪ - ١٠٠٪ بخطوات ١٪
تيار الخرج            : أقل من ٣٠ مللي أمبير (مستوى إشارة لا قدرة)
سعة الخرج             : مساوية لجهد الدخل
نوع الخرج             : موجة مربعة رقمية، فعّالة عند المستوى المرتفع
زمن التأخير           : ٠٫٠٠٠ - ٩٩٩٩ ثانية قابل للضبط
الشاشة                : LCD بإضاءة خلفية
الذاكرة               : غير متطايرة، تحتفظ بالإعدادات بعد انقطاع التيار
واجهة تسلسلية         : لا توجد
الغلاف                : غلاف بلاستيكي بألسنة تثبيت للوحات
التوصيلات             : V+ / V- / PWM / GND
المتضمّن               : ١ × وحدة ZK-PP1K

أهم المزايا

• لا حاجة للبرمجة — مصدر إشارة يعمل فور تشغيله بدل كتابة كود مؤقّتات وحرقه لاختبار درايفر أو دائرة.

• وضعان للتشغيل — وضع PWM للتردد ودورة التشغيل، ووضع النبضة لأزمنة صريحة للحالتين المرتفعة والمنخفضة مع تأخير قابل للبرمجة.

• توليد رقمي مستقر — التردد يبقى ثابتاً بدل الانحراف مع الحرارة كما يحدث في دوائر المؤقّت 555.

• شاشة LCD بإضاءة خلفية — اقرأ الضبط الدقيق بدل تقديره من وضع القرص.

• ضبط فوري أثناء التشغيل — تغييرات التردد ودورة التشغيل تُطبَّق مباشرة، فتستطيع تغيير القيمة ومراقبة الاستجابة.

• ذاكرة غير متطايرة — الإعدادات تبقى بعد انقطاع التيار وتُستعاد تلقائياً.

• حماية من عكس القطبية — تنجو الوحدة من توصيل التغذية بالمقلوب.

• قابلة للتركيب على لوحة مع غلاف — ألسنة تثبيت سريعة لفتحة مستطيلة، وتأتي مغلّفة.

• تحرر متحكمك الدقيق — انقل توليد النبضات إلى عتاد مخصص بدل شغل مؤقّت وتعطيل حلقتك الرئيسية.

الاستخدامات

• اختبار درايفرات الستيبر — توليد نبضات الخطوة لدرايفرات TB6600 و A4988 وما شابه للتحقق من حركة المحرك قبل توصيل المتحكم الرئيسي.

• معايرة السيرفو — استخدم وضع النبضة لإيجاد الحدين الأدنى والأقصى لآلية السيرفو بدقة.

• تطوير خفت إضاءة LED — غيّر دورة التشغيل من ٠ إلى ١٠٠٪ لرسم منحنى السطوع دون إعادة برمجة.

• اختبار تحمّل الصمامات والريليهات — اضبط دورات تشغيل وإيقاف تلقائية عبر درايفر خارجي.

• محاكاة إشارات الحساسات أو الساعة — اختبر كيف يتعامل برنامجك مع المقاطعات الخارجية دون متحكم ثانٍ.

• التدريب على الأوسيلوسكوب — إشارة مرجعية موثوقة ومنخفضة الكلفة للطلاب.

• اختبار بوابات MOSFET و IGBT في دوائر التطوير.

التوصيلات

V+    : موجب التغذية (٣٫٣ - ٣٠ فولت)
V-    : سالب التغذية (الأرضي)
PWM   : خرج الإشارة (موجة مربعة)
GND   : أرضي الإشارة (مشترك مع V-)

تحذير مهم عند التوصيل

سعة الخرج تساوي جهد الدخل. فإذا غذّيت الوحدة بـ ٢٤ فولت، تأرجح الخرج إلى ٢٤ فولت. لا توصّل وحدة ZK-PP1K مغذّاة بـ ٢٤ فولت مباشرة بمدخل ESP32 بجهد ٣٫٣ فولت أو أردوينو بجهد ٥ فولت، فذلك سيتلف المتحكم. إما أن تغذّي الوحدة بنفس جهد دائرتك المنطقية، أو تستخدم محوّل مستوى بينهما.

وضع PWM مقابل وضع النبضة

وضع PWM يضبط تردداً ونسبة مئوية لدورة التشغيل، وهو المناسب للتحكم المستمر بالسرعة وخفت الإضاءة وكل ما تفكر فيه بصيغة "٢٠ كيلوهرتز بنسبة ٦٠٪".

أما وضع النبضة فيضبط زمن الحالة المرتفعة وزمن المنخفضة كأزمنة صريحة مع تأخير اختياري، وهو المناسب للتسلسل وتشغيل الصمامات واختبارات التحمّل وكل ما تفكر فيه بصيغة "٥٠٠ مللي ثانية تشغيل وثانيتان إيقاف".

ملاحظات الاستخدام

• هذه الوحدة لا تشغّل الأحمال مباشرة. فأقل من ٣٠ مللي أمبير إشارة لا قدرة؛ وصّلها بوحدة درايفر (L298N أو لوحة MOSFET أو ما شابه).

• طابق جهد التغذية مع المستوى المنطقي لدائرتك المستقبِلة، أو استخدم محوّل مستوى.

• تجنب قصر خرج PWM على الأرضي؛ فالحماية محدودة والقصر المستمر قد يتلف ترانزستور الخرج.

• الخرج فعّال عند المستوى المرتفع دون خيار للعكس؛ وتحتاج بوابة NOT خارجية للمنطق المعكوس.

• تمييز التردد ١ هرتز عند الطرف المنخفض، فالقيم الكسرية مثل ١٢٫٥ هرتز غير متاحة.

• عند حد ١٥٠ كيلوهرتز قد تلين حواف الموجة قليلاً حسب الحمل، لكن التردد يبقى ضمن التفاوت المسموح.
