معيار RS485 هو لغة التوصيل التي تتحدثها المعدات الصناعية فعلاً. فعدادات الطاقة ومغيّرات التردد ووحدات التحكم المنطقية ومنظّمات الحرارة وإنفرترات الطاقة الشمسية وعدادات التدفق ومؤشرات الوزن ووحدات التحكم بالدخول — إن كانت تحمل طرفي A+ و B− وتتحدث بروتوكول مودباس، فهي تعمل بنظام RS485.

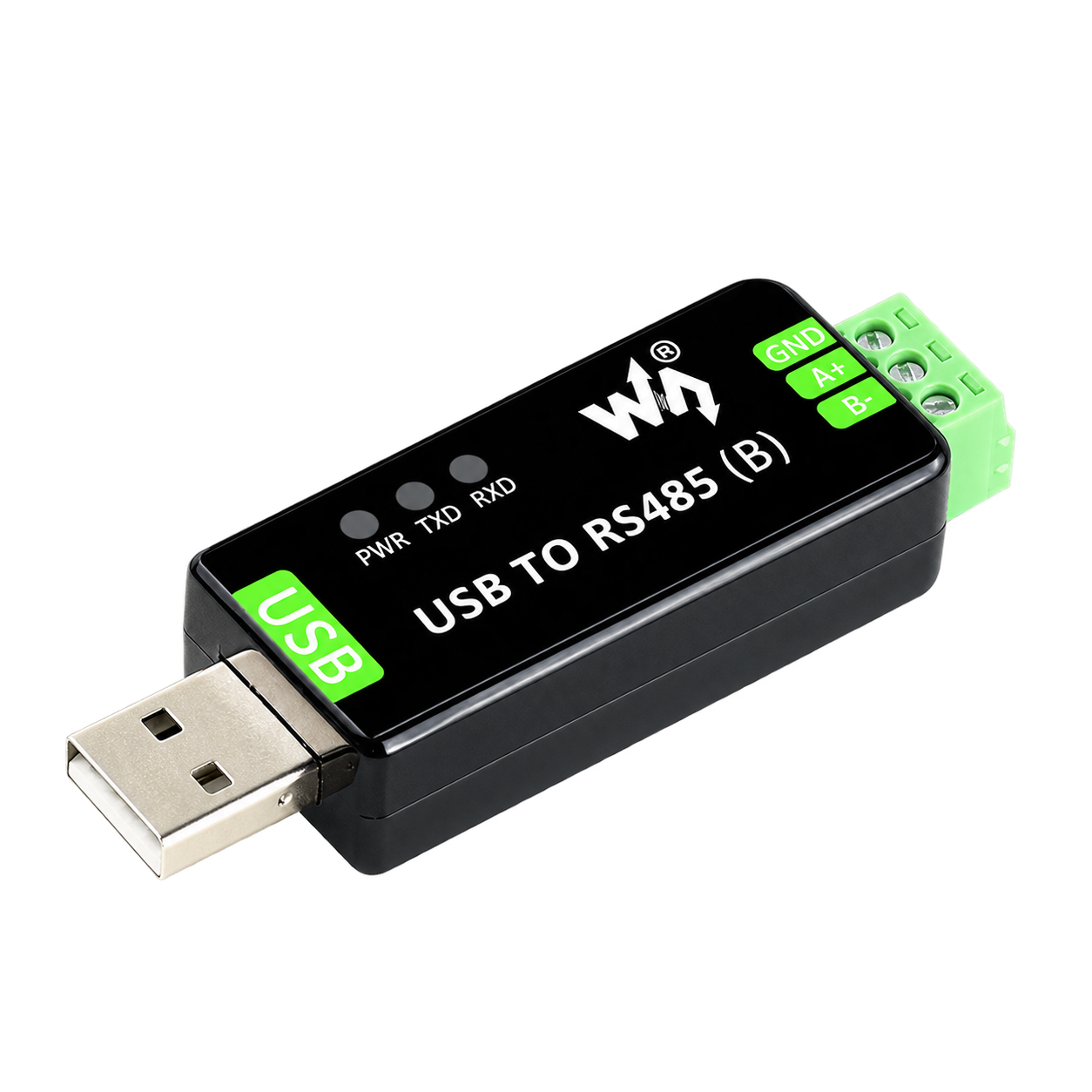

وهذا المحوّل يضع حاسوبك المحمول على ذلك الناقل. أدخل طرف USB في الحاسوب، ووصّل أطراف A+ و B− والأرضي بالجهاز، فيظهر المحوّل كمنفذ تسلسلي قياسي. وعندها يستطيع أي برنامج مودباس أو حزمة سكادا أو سكربت يفتح منفذاً تسلسلياً التخاطب مع المعدات.

وما يفصله عن المحوّلات رخيصة الثمن هو ما بين الأطراف والشريحة: مانع صواعق بقدرة ٦٠٠ واط، وحماية من التفريغ الساكن حتى ١٥ كيلوفولت، ومنصهر ذاتي الاسترجاع بتيار ٢٠٠ مللي أمبير على جانب USB، وثنائيات حماية في المسار كله. وعلى خط RS485 الممتد عبر مبنى أو ساحة أو بمحاذاة كابلات القدرة، تكون هذه الحماية هي الفرق بين محوّل يصمد وآخر يأخذ معه منفذ USB في حاسوبك.

ويصل الإرسال إلى نحو ١٫٢ كيلومتر عند السرعات المنخفضة، مع حتى ٣٢ جهازاً على ناقل واحد.

المواصفات

النوع                    : محوّل USB إلى RS485 بمواصفة صناعية
الموديل                  : USB TO RS485 (B)
شريحة التحويل            : CH343G (أصلية)
شريحة الإرسال والاستقبال   : SP485EEN
منفذ الحاسوب             : موصّل USB-A
منفذ الجهاز              : كتلة أطراف لولبية RS485
أطراف التوصيل            : A+ و B- والأرضي
سرعة النقل               : من ٣٠٠ بت/ثانية إلى ٣ ميجابت/ثانية
جهد تشغيل USB           : ٥ فولت
التحكم بالاتجاه           : تلقائي عتادياً (دون الحاجة لخط تحكم)
طوبولوجيا الناقل          : نقطة إلى عدة نقاط، حتى ٣٢ جهازاً
                          (يُنصح بمكرّرات فوق ١٦ جهازاً)
مقاومة الإنهاء            : ١٢٠ أوم مدمجة

حماية جانب USB          : منصهر ذاتي الاسترجاع ٢٠٠ مللي أمبير وحماية ساكنة
حماية جانب RS485        : قمع صواعق ٦٠٠ واط وحماية ساكنة ١٥ كيلوفولت
                          مع مانع جهد عابر ومنصهر وثنائيات حماية

طول كابل USB           : حتى نحو ٥ أمتار
مسافة RS485            : نحو ١٫٢ كيلومتر عند السرعات المنخفضة
المؤشرات الضوئية          : الطاقة والإرسال والاستقبال
حرارة التشغيل            : من -١٥ إلى +٧٠ درجة مئوية
رطوبة التشغيل            : من ٥٪ إلى ٩٥٪
أنظمة التشغيل            : ويندوز ١١ و١٠ و٨ و٧، ولينكس وماك
                          وأندرويد و WinCE
الوزن                    : نحو ٨٥ غراماً

محتويات العبوة

  ١ × محوّل USB TO RS485 (B)
  ١ × كابل تمديد USB ذكر إلى أنثى بطول نحو ١٫٢ متر
  ١ × مفك لكتلة الأطراف

أهم المزايا

• حماية جدية حيث تهم — قمع صواعق ٦٠٠ واط وحماية ساكنة ١٥ كيلوفولت على جانب RS485، إضافة لمنصهر ذاتي الاسترجاع وثنائيات حماية على جانب USB. وهذا هو المعنى الفعلي لعبارة "مواصفة صناعية" في هذا المنتج.

• شريحتا CH343G و SP485EEN أصليتان لا نسخاً معاد وسمها. وتوافق المشغّلات والاستقرار أفضل بوضوح من نسخ CH340 المقلّدة.

• تحكم تلقائي بالاتجاه عتادياً — دون خط تحكم تديره برمجياً؛ فتطبيقك يفتح منفذاً تسلسلياً ويقرأ ويكتب فقط.

• حتى ١٫٢ كيلومتر على جانب RS485 عند السرعات المنخفضة، عبر ٣٢ جهازاً على ناقل واحد.

• مقاومة إنهاء ١٢٠ أوم مدمجة ومركّبة أصلاً، وهو الصحيح حين يكون المحوّل في أحد طرفي الناقل.

• ثلاثة مؤشرات حالة — الطاقة والإرسال والاستقبال. ورؤية ما إذا كانت البيانات تتحرك فعلاً توفّر قدراً هائلاً من التخمين.

• مدى سرعات واسع من ٣٠٠ بت/ثانية إلى ٣ ميجابت/ثانية، يغطي المعدات القديمة عند ٩٦٠٠ والنواقل الحديثة عالية السرعة.

• يعمل مع كل شيء — ويندوز ولينكس وماك وأندرويد وحتى WinCE. وعلى لينكس وراسبيري باي يعمل المشغّل الافتراضي دون تثبيت.

• أطراف لولبية ومفك مرفق — وصلة ميدانية متينة بدل أطراف تنفك من مكانها.

الاستخدامات

• التخاطب بمودباس RTU مع المعدات الصناعية

• قراءة عدادات الطاقة ومراقبة الكهرباء

• ضبط مغيّرات التردد والتحكم بها

• برمجة وحدات التحكم المنطقية وجمع بياناتها

• مراقبة إنفرترات وبطاريات الطاقة الشمسية

• أنظمة إدارة المباني والتكييف

• منظّمات الحرارة والعمليات

• أنظمة التحكم بالدخول والبوابات

• مؤشرات الوزن وأنظمة خلايا الحمل

• قراءة عدادات تدفق المياه والوقود

• جمع البيانات في أنظمة سكادا

• أعمال الخدمة الميدانية والتشغيل الأولي

• شبكات الحساسات على امتدادات الكابلات الطويلة

لماذا تهم الحماية هنا

من السهل اعتبار الحماية من الصواعق بنداً في ورقة المواصفات. لكنها عملياً السبب الكامل لشراء هذا المحوّل بدل أرخص منه.

كابلات RS485 تمتد عبر المباني. فهي تسير في مجاري الكابلات بمحاذاة أسلاك الكهرباء، وتعبر الساحات بين المباني، وتصعد إلى المعدات على الأسطح وتنزل إلى غرف المكائن. وكل متر من ذلك هوائي.

وما يضرب الخط:

• موجات الصواعق المستحثة. فالصاعقة لا تحتاج أن تلمس كابلك، إذ تستحث صاعقة قريبة مئات الفولتات على امتداد طويل.

• العابرات الناتجة عن التبديل من المحركات والكونتاكتورات ومغيّرات التردد والمولدات التي تعمل وتتوقف في الموقع نفسه.

• فروق جهد الأرضي. فمبنيان على أرضيين مختلفين قد يفترقان بعشرات الفولتات، وذلك الجهد يظهر على أرضي خط RS485 لديك.

• التفريغ الساكن من لمس أحدهم لطرف توصيل في يوم جاف.

وبدون حماية، تذهب تلك الطاقة مباشرة إلى شريحة الإرسال والاستقبال، ثم إلى شريحة USB، ثم إلى متحكم USB في حاسوبك. وخسارة محوّل تالف صغيرة، أما خسارة حاسوب محمول فلا.

ومع هذا المحوّل، يقيّد مانع الجهد العابر بقدرة ٦٠٠ واط موجة الصاعقة، وتمتص بنى الحماية الساكنة التفريغ، وينفتح المنصهر ذاتي الاسترجاع عند التيار الزائد ثم يعود تلقائياً بزوال العطل.

وفي الظروف العراقية تحديداً، يجعل تشغيل المولدات وإيقافها عبر الموقع، والامتدادات الطويلة بين المباني، والتأريض غير المتسق، هذه النقطة أهم مما هي في تركيب أوروبي منظّم. فالمحوّلات الرخيصة تتلف، وهذا هو الذي يستمر بالعمل.

مهم: الحماية ليست عزلاً

يستحق الدقة، فالمصطلحان يختلطان والفرق يحدد ما إذا كان هذا المحوّل مناسباً لعملك.

هذا الموديل فيه حماية — مانع جهد عابر وحماية ساكنة ومنصهرات تمتص الطاقة العابرة.

وليس فيه عزل كهربائي تام. فلا يوجد عازل ضوئي أو محوّل يفصل جانب RS485 عن جانب USB، وبالتالي الأرضيان متصلان.

ومتى تكفي الحماية:

• معدات في المبنى نفسه وعلى التغذية الكهربائية نفسها

• امتدادات كابلات قصيرة إلى متوسطة

• البيئات الصناعية الاعتيادية

ومتى تحتاج العزل بدلاً منها:

• امتدادات الكابلات بين مبانٍ منفصلة

• المواقع ذات فروق جهد أرضي معروفة

• معدات على تغذيات كهربائية أو مولدات مختلفة

• البيئات عالية الجهد كغرف المفاتيح والمحطات الفرعية

• كل موضع قد يضع فيه عطلٌ جهدَ الشبكة على الناقل

وإن كان تركيبك ضمن القائمة الثانية، فتصنع Waveshare نسخاً معزولة — موديلا (C) و (E) — بدائرة إرسال واستقبال معزولة. وهي أغلى وهي الخيار الصحيح حين يتعذر فعلاً ربط الأرضيين.

التوصيل

المحوّل             الجهاز
A+        ->       A+ (وقد يُرمز له D+ أو TX+ أو 485+)
B-        ->       B- (وقد يُرمز له D- أو TX- أو 485-)
الأرضي     ->       الأرضي أو أرضي الإشارة

استخدم كابلاً مجدولاً. فمعيار RS485 تفاضلي ويعتمد على جدل سلكي A و B معاً. والكابل المجدول المدرّع أفضل في الامتدادات الطويلة أو قرب كابلات القدرة؛ وأرّض الدرع من طرف واحد فقط.

وطرفا A و B غير متبادلين. فعكسهما هو أشيع عطل في أنظمة RS485 على الإطلاق. فإن لم تر أي بيانات، فاعكس A و B أولاً — فهذا يكلّف عشر ثوانٍ ويحل المشكلة أكثر من أي إجراء آخر.

ووصّل الأرضي. فالنظام تفاضلي لكنه يحتاج مرجعاً مشتركاً. وترك الأرضي غير موصول ينجح أحياناً ويفشل بشكل غامض أحياناً أخرى، خصوصاً عبر المسافات.

عن مقاومة الإنهاء

مقاومة الإنهاء ١٢٠ أوم مركّبة أصلاً على هذه اللوحة. وهذا صحيح حين يكون المحوّل في أحد طرفي الناقل فيزيائياً، وهو الوضع المعتاد.

والقاعدة: يحتاج ناقل RS485 مقاومة ١٢٠ أوم عند كل من طرفيه، ولا شيء بينهما. فالأجهزة في منتصف الناقل يجب ألا تكون منهاة.

فإن كان هذا المحوّل في منتصف ناقل — وهو أمر غير معتاد لكنه ممكن — فالمقاومة المدمجة في الموضع الخاطئ وستُضعف جودة الإشارة.

وأعراض الإنهاء الخاطئ: اتصال متقطع، وأخطاء تسوء عند السرعات الأعلى، وأجهزة في طرف من الناقل تعمل بينما لا تعمل أخرى. فإن كنت تطارد عطلاً من هذا النوع، فتحقق من الإنهاء قبل أي شيء آخر.

تثبيت المشغّلات

لينكس وراسبيري باي — يعمل مشغّل النواة الافتراضي. أدخل المحوّل ونفّذ:

ls /dev/tty*

فيظهر الجهاز باسم /dev/ttyACM0 أو ما شابه. افتحه ببرنامج minicom أو سكربت بايثون أو أي أداة مودباس.

ويندوز — يعمل مشغّل CDC الافتراضي عادة على ويندوز ١٠ و١١ دون تثبيت. ولمشغّل الشركة المصنّعة الذي تفضّله بعض التطبيقات، حمّل CH343SER من صفحة Waveshare.

ماك — حمّل وثبّت مشغّل CH34X من صفحة Waveshare أولاً.

أندرويد — يتوفر تطبيق تجريبي من WCH للاختبار، ومعظم مكتبات المنافذ التسلسلية في أندرويد تدعم شريحة CH343.

وعلى ويندوز ٧ قد يظهر تحذير التوقيع الرقمي، وتحديث مايكروسوفت KB3033929 يعالجه، وتوفّر Waveshare رابط المثبّت على صفحتها.

قراءة المؤشرات الضوئية

المؤشرات الثلاثة أكثر فائدة في استكشاف الأعطال مما تبدو:

الطاقة فقط              المحوّل مغذّى دون حركة بيانات
الطاقة والإرسال          برنامجك يرسل - فجانب الحاسوب يعمل
الطاقة والإرسال والاستقبال  الجهاز يرد - فالوصلة سليمة
إرسال دون استقبال        الجهاز لا يجيب

والحالة الأخيرة تضيّق المشكلة كثيراً. فإن ومض مؤشر الإرسال ولم يومض مؤشر الاستقبال أبداً، فحاسوبك والمحوّل سليمان، والمشكلة في التوصيل أو قطبية A و B أو سرعة النقل أو عنوان الجهاز أو الجهاز نفسه. وبذلك تكون قد استبعدت نصف المنظومة دون أن تمسك ملتيميتر.

ملاحظات عملية

• طابق سرعة النقل والتماثل وبتات التوقف مع الجهاز. فمودباس RTU يعمل عادة عند ٩٦٠٠ أو ١٩٢٠٠ بصيغة 8N1، لكن راجع دليل الجهاز فكثير منها يستخدم 8E1.

• كل جهاز تابع يحتاج عنواناً فريداً. فجهازان بالعنوان نفسه على ناقل واحد ينتجان فوضى.

• اربط الأجهزة بالتسلسل لا بالنجمة. فـ RS485 ناقل خطي، والتفرع بنمط نجمي يسبب انعكاسات واتصالاً غير موثوق.

• أبقِ الفروع قصيرة حيث يلزمك التفرع.

• اخفض سرعة النقل على الامتدادات الطويلة. فمسافة ١٫٢ كيلومتر ممكنة عند السرعة المنخفضة لا عند ٣ ميجابت. فإن كان ناقل طويل غير موثوق، فتخفيض السرعة يصلحه غالباً.

• أبعد كابل RS485 عن كابلات الكهرباء والمحركات قدر الإمكان، واعبرها بزاوية قائمة حيث لا يمكنك ذلك.

• حد كابل USB نحو ٥ أمتار. وللمسافات الأطول استخدم موزّع USB مغذّى، أو ضع المحوّل قرب المعدات ومدّد خط RS485 — وهذا ما وُجد له النظام أصلاً.
