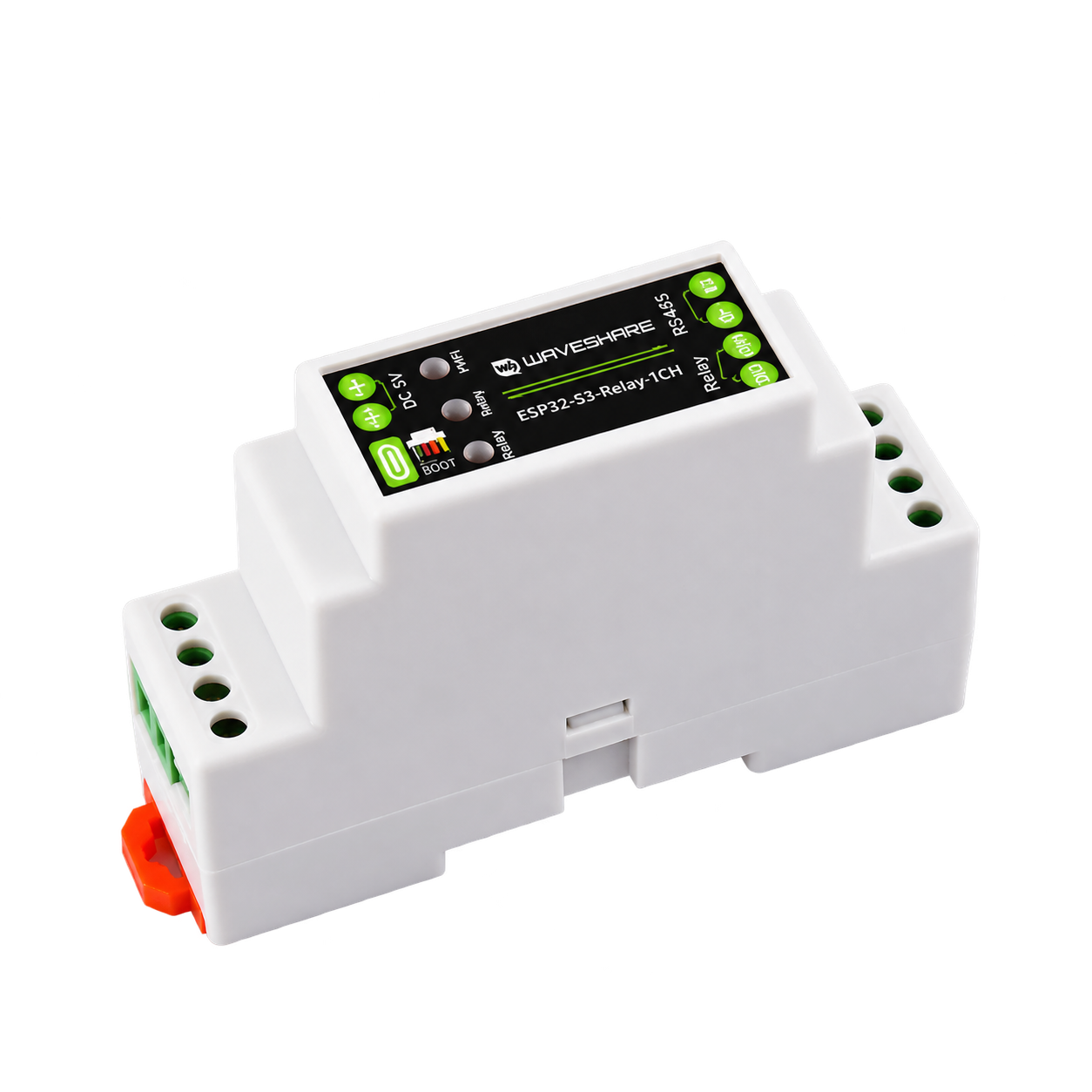

ريليه واحد، ومتحكم ESP32-S3 قابل للبرمجة، ومنفذ RS485 معزول، وساعة زمن حقيقي مدمجة — في علبة للتثبيت على سكة كهربائية بعرض ٩١ ملم.

والقناة الواحدة هي المقصود. فمعظم مهام التحكم مهمة واحدة: مضخة أو محرك بوابة أو سخان ماء أو دائرة إنارة أو إشارة تشغيل مولدة. وشراء وحدة بست قنوات لتبديل شيء واحد يهدر المال ومساحة اللوحة. أما هذه فتؤدي مهمة واحدة بإتقان، في وحدة ضيقة بما يكفي لتجلس بين القواطع في لوحة توزيع.

وما يميّزها عن ريليه واي فاي بسيط هو أن متحكم ESP32-S3 يشغّل منطقك على اللوحة نفسها. ومع شريحة الساعة الحقيقية المدمجة، تحتفظ بوقت دقيق وتشغّل المهام المجدولة سواء كانت الشبكة تعمل أم لا — وهو ما يهم عند انقطاع الواي فاي أو الإنترنت، ويهم أكثر بعد عودة التيار من تحويل المولدة.

كما أن لها منفذ RS485 معزولاً، ما يعني أنها تستطيع التحكم بأجهزة مودباس أخرى بنفسها. اقرنها بلوح ريليه مودباس فتصبح وحدة صغيرة واحدة عقلاً لنظام من تسع قنوات.

المواصفات

الموديل                   : ESP32-S3-Relay-1CH
المتحكم                   : ESP32-S3R8 (قابل للتخصيص)
المعالج                   : Xtensa ثنائي النواة ٣٢ بت حتى ٢٤٠ ميجاهرتز
الاتصال اللاسلكي           : واي فاي ٢٫٤ جيجاهرتز، وبلوتوث ٥

عدد الريليهات             : ١
تصنيف التماس              : حتى ١٠ أمبير عند ٢٥٠ فولت متردد
                           أو ١٠ أمبير عند ٣٠ فولت مستمر
شكل التماس                : مفتوح عادة فقط
عزل الريليه               : عزل ضوئي
التوصيل                   : أطراف لولبية (المشترك والمفتوح عادة)

منفذ RS485               : معزول، بأطراف لولبية
التحكم بالاتجاه            : تلقائي
حماية RS485              : مانع جهد عابر وحماية من الصواعق والتفريغ الساكن
مقاومة الإنهاء             : ١٢٠ أوم مدمجة، معطّلة افتراضياً وتُفعّل بوصلة

ساعة الزمن الحقيقي         : شريحة مدمجة تدعم المهام المجدولة
التوسعة                   : موصّل SH1.0 - الأرضي و٣٫٣ فولت ومنفذان رقميان
منفذ USB                 : Type-C للتغذية والبرمجة وتصحيح الأخطاء
دخل التغذية               : ٥ فولت فقط، عبر الأطراف اللولبية أو USB-C

العزل                     : ضوئي ورقمي وتغذية معزولة مدمجة
المؤشرات                  : الطاقة، وحالة الريليه، وإرسال واستقبال RS485
الغلاف                    : علبة للتثبيت على سكة
الأبعاد                   : ٩١٫٦ × ٢٣٫٣ × ٥٨٫٧ ملم
بيئة التطوير               : Arduino IDE

أهم المزايا

• ساعة زمن حقيقي مدمجة — فاللوحة تحتفظ بالوقت باستقلال وتشغّل المهام المجدولة دون اتصال بالشبكة. وهذه الميزة غير موجودة في نسخة الست قنوات، وللتحكم الزمني تغيّر كل شيء.

• ثلاث طبقات من العزل — ضوئي على الريليه، ورقمي على مسار الإشارة، وتغذية معزولة مدمجة تولّد خط جهدها الخاص.

• قابل للبرمجة لا للتحكم عن بعد فقط — فالمتحكم يشغّل منطقك على اللوحة، والجداول والشروط وسلوك الاحتياط تعمل دون خادم ودون إنترنت.

• أربعة مسارات تحكم — واي فاي (بوضعي نقطة وصول أو محطة)، وبلوتوث، و RS485، و USB.

• منفذ RS485 معزول بحماية من الصواعق — اتصل بحساسات وعدادات ومنظّمات مودباس، أو استخدمه لتشغيل ألواح ريليه إضافية.

• ريليه ١٠ أمبير — يبدّل أجهزة الشبكة مباشرة ضمن تصنيفه.

• علبة سكة ضيقة — بعرض ٢٣٫٣ ملم فقط، فتتسع في لوحة توزيع دون أن تشغل مساحة تحتاجها وحدة أكبر.

• أربعة أمثلة جاهزة — واي فاي بوضع نقطة الوصول، وبوضع المحطة، و MQTT، ونسخة مجمّعة، جميعها منشورة بالشفرة المصدرية.

• دعم موثّق لأنظمة التحكم المنزلي من الشركة المصنّعة.

• يستطيع التحكم بلوح ريليه مودباس بثماني قنوات عبر RS485، مع شفرة أمثلة مرفقة.

الاستخدامات

• التحكم بدائرة واحدة من الشبكة — مضخات وسخانات وإنارة

• أتمتة مضخات المياه ومستوى الخزانات

• مشغّلات البوابات والأبواب

• التحكم بصمامات الري مع جدولة زمنية

• إشارة تشغيل المولدات

• توقيت تشغيل سخانات المياه

• إنارة الشوارع واللافتات بتحكم زمني

• إعادة تشغيل المعدات عن بعد

• أتمتة المنازل الذكية

• تطبيقات بوابات وجسور مودباس

• أتمتة إضافية في لوحات قائمة

لماذا تهم ساعة الزمن الحقيقي أكثر مما تبدو

هذه هي الميزة التي تميّز هذه اللوحة، ويسهل إغفالها.

فمتحكم ESP32 بلا ساعة حقيقية يأخذ وقته من الإنترنت. وبانقطاع الواي فاي لا يعرف الوقت إطلاقاً، وبانقطاع التيار يبدأ من الصفر عند الإقلاع التالي. وهذه مشكلة جدية لأي شيء يعمل بجدول زمني.

ومع شريحة الساعة المدمجة، تعرف اللوحة الوقت بغض النظر عن ذلك. فالمضخة المبرمجة للعمل عند السادسة صباحاً تعمل عند السادسة، سواء كان الراوتر يعمل أم لا، وسواء وُجد إنترنت أم لا، وفور عودة التيار بدل انتظار إعادة المزامنة.

وفي الظروف العراقية هذه هي الميزة الفاصلة. فانقطاع التيار وتحويلات المولدات تحدث يومياً في مناطق كثيرة. ونظام ري مجدول أو موقّت سخان ماء أو مضخة تعبئة خزان ينسى جدوله كلما ومض التيار ليس نظاماً عاملاً، أما الذي يحتفظ بوقته ويستأنف بشكل صحيح فهو كذلك.

واقرن الساعة بمزامنة الوقت الشبكية حين تتوفر الشبكة — فتتزامن اللوحة متى استطاعت وتحتفظ بوقت دقيق حين لا تستطيع.

قناة واحدة أم ست قنوات؟ الفرق أكثر من العدد

إن كنت تقارن مع نسخة الست قنوات، فالاختلافات تتجاوز عدد الريليهات:

                        قناة واحدة            ست قنوات
الريليهات               ١                    ٦
شكل التماس              مفتوح عادة فقط        مفتوح ومغلق عادة
الساعة الحقيقية          نعم                  لا
دخل التغذية             ٥ فولت فقط            ٧-٣٦ فولت أو USB-C
التوسعة                 موصّل SH1.0           هيدر ٤٠ طرفاً
الهوائي                 داخلي                 خارجي بموصّل SMA
الجرس                   لا                   نعم
المؤشر الملون            لا                   نعم
العرض                   ٢٣٫٣ ملم              ٩٠ ملم
أنبوب التفريغ الغازي      لا                   نعم

اختر نسخة القناة الواحدة حين تتحكم بدائرة واحدة، أو تحتاج تشغيلاً مجدولاً (الساعة الحقيقية)، أو تكون مساحة اللوحة ضيقة، أو تريد أقل كلفة لكل نقطة مركّبة.

واختر نسخة الست قنوات حين تحتاج عدة دوائر، أو تحتاج تماسات مغلقة عادة لسلوك آمن عند الفشل، أو تعمل من تغذية ١٢ أو ٢٤ فولت بدل ٥ فولت، أو تحتاج هوائياً خارجياً لأن اللوحة تدخل في صندوق معدني، أو تريد هيدر التوسعة.

وحدّان يستحقان المعرفة في هذه اللوحة تحديداً:

تغذية ٥ فولت فقط. فبخلاف مدى ٧-٣٦ فولت في نسخة الست قنوات، تحتاج هذه مصدراً منظّماً بجهد ٥ فولت. وفي موقع صناعي بجهد ١٢ أو ٢٤ فولت ستحتاج محوّلاً خافضاً؛ خطط لذلك.

لا موصّل هوائي خارجي. فالهوائي على اللوحة، وداخل صندوق معدني سيكون مدى الواي فاي ضعيفاً أو معدوماً. فللصندوق المعدني، إما أن تستخدم RS485 كمسار تحكم، أو تركّب الوحدة حيث تصل الإشارة، أو تختار نسخة الست قنوات بموصّلها الخارجي.

وحدة واحدة وتسعة ريليهات

هذه هي القدرة التي يغفلها معظم الناس، وهي موثّقة بشفرة أمثلة عاملة.

فمنفذ RS485 المعزول يتيح لهذه اللوحة أن تعمل سيّد مودباس. وصّلها بلوح ريليه مودباس من Waveshare فتتحكم وحدة القناة الواحدة بـ ثمانية ريليهات إضافية عبر الناقل — وكلها قابلة للعنونة عبر الواي فاي والبلوتوث من الواجهة نفسها.

وتتضمن الأمثلة المرفقة الأوامر:

06 01  إلى  06 08    تبديل حالة القنوات ١-٨ في لوح الريليه
06 09               تشغيل كل الريليهات
06 0A               إطفاء كل الريليهات

وماذا يعني ذلك عملياً: أن الجزء الغالي والذكي من النظام وحدة صغيرة واحدة. وزيادة السعة تعني إضافة ألواح ريليه مودباس رخيصة على الناقل لا وحدات تحكم واي فاي إضافية. ولوحة تحتاج تسع دوائر يكون ذلك فيها أرخص بكثير من تسعة ريليهات ذكية وأسهل إدارة بكثير.

ويعمل الأمر بالاتجاه الآخر أيضاً — فهذه اللوحة تستطيع قراءة حساسات وعدادات طاقة ومنظّمات حرارة مودباس على الناقل نفسه واستخدام قيمها في منطقها الخاص.

السلامة: هذه الوحدة تبدّل جهد الشبكة

تنشر Waveshare تعليمات سلامة مفصلة لهذا المنتج، وتستحق إعادة النشر لأنها صحيحة.

يجب أن يركّب هذا المنتج كهربائي مؤهل. فعند ٢٥٠ فولت متردد يكون هذا عمل تركيبات كهربائية.

وقبل التركيب أو الصيانة أو إعادة التوصيل: اقطع التيار وافصل الجهاز، وتأكد أن الدائرة ميتة بفاحص مناسب.

مطابقة الحمل: تأكد أن تصنيف الريليه يطابق الحمل ولا تتجاوزه أبداً. فللأحمال الحثية — المحركات والمضخات والملفات ومصابيح الفلورسنت والليد — يكون تيار البدء أعلى بكثير من تيار التشغيل. اختر ريليه بهامش كافٍ، أو استخدم هذا الريليه لتشغيل كونتاكتور بتصنيف مناسب.

ركّب منصهراً أو قاطعاً في دائرة الريليه بتصنيف يناسب الحمل والأسلاك.

قمع الشرارة: فتبديل الريليه ينتج شرراً يستهلك التماسات ويلحمها في النهاية. وللأحمال الحثية، ركّب دائرة RC مخمِّدة أو مقاومة متغيرة بالجهد عبر الحمل لقمع الشرارة. وهذا أكثر إجراء فعالية لإطالة عمر الريليه في دائرة محرك أو مضخة.

بيئة التركيب: لا تركّبها في بيئات رطبة أو حارة أو مغبرّة أو قابلة للاشتعال أو الانفجار. وثبّتها بإحكام، فالاهتزاز يسبب تشغيلاً خاطئاً وتلفاً.

الحالة بعد التشغيل: تأكد من حالة الريليه أو أعد ضبطها بعد التشغيل. فالنقل أو التركيب أو تشويش خارجي قد يتركها في حالة غير متوقعة، وينبغي لبرنامجك الثابت أن يضبط حالة معلومة عند الإقلاع.

الفحص الدوري: افحص التماسات والأطراف والعزل دورياً. وإن وجدت سخونة غير طبيعية أو رائحة احتراق أو آثار حرق، فاقطع التيار فوراً واستبدل الريليه.

ولا تفكك الجهاز.

ولاحظ شكل التماس: مفتوح عادة فقط. فلهذا الريليه تماس مفتوح عادة ولا يوجد تماس مغلق عادة. والدائرة مفتوحة حين تكون اللوحة بلا تغذية. فإن كان تطبيقك يحتاج سلوكاً آمناً يُفعَّل عند فقد التغذية، فهذه اللوحة لا توفره — ونسخة الست قنوات فيها تماسات مغلقة عادة.

الأمثلة الأربعة

تنشر Waveshare أربعة أمثلة أردوينو كاملة بشفرتها المصدرية:

الأول — تنشئ اللوحة شبكة واي فاي خاصة بها. اتصل بهاتف مباشرة وتحكم بها من صفحة ويب. دون حاجة لراوتر، ما يجعله مثالياً للمواقع البعيدة وللتشغيل الأولي. ويُبرمج ويعمل دون تعديل.

الثاني — تنضم اللوحة إلى شبكة الواي فاي لديك. تحكم بها من أي جهاز على الشبكة نفسها. عدّل بيانات الواي فاي قبل البرمجة.

الثالث — تحكم عن بعد عبر بروتوكول MQTT من خارج الشبكة المحلية.

الرابع — كل ما سبق مجتمعاً.

والأربعة تتضمن التحكم عبر RS485 والبلوتوث والتوسعة بثماني قنوات مودباس.

وملاحظة صريحة: المثالان الثالث والرابع كُتبا لخدمة Waveshare السحابية، وتذكر Waveshare أنها لم تعد مدعومة. أما شفرة MQTT نفسها فسليمة — وجّهها إلى وسيطك الخاص أو إلى وسيط ضمن نظام التحكم المنزلي لديك. وللتكامل مع أنظمة التحكم المنزلي تحديداً، يكون ESPHome الطريق الأبسط عادة.

كما تذكر Waveshare أن الأمثلة المصنعية للتعلّم فقط. فللتركيب الفعلي، راجع المنطق وقوّه بنفسك — خصوصاً السلوك عند الإقلاع وعند انقطاع الشبكة وعند عودة التيار.

ملاحظات التركيب

• تحتاج مصدر ٥ فولت منظّماً. استخدم مصدراً جيداً بتيار كافٍ. وفي موقع بجهد ١٢ أو ٢٤ فولت أضف محوّلاً خافضاً.

• مقاومة إنهاء RS485 معطّلة افتراضياً. فعّلها بالوصلة إن كانت اللوحة في أحد طرفي الناقل. وتشير صفحة المنتج تحديداً إلى أن بعض أجهزة RS485 تحتاجها — فإن كان الاتصال غير موثوق، جرّب الوصلة.

• مدى الواي فاي محدود بالهوائي الداخلي. اختبر قوة الإشارة في موضع التركيب النهائي قبل إغلاق اللوحة.

• افصل أسلاك الشبكة عن الأسلاك منخفضة الجهد داخل الغلاف.

• اضبط حالة ريليه معلومة عند الإقلاع في برنامجك الثابت، فلا يترك انقطاع التيار المعدات في حالة غير متوقعة.

• ركّب قمعاً للشرارة عبر الأحمال الحثية؛ فدائرة مخمِّدة أو مقاومة متغيرة بالجهد كلفتها زهيدة وتضاعف عمر الريليه.

• خطط لتحديثات البرنامج الثابت — قرر إن كان منفذ USB-C سيبقى متاحاً أم ستنفّذ التحديث عبر الواي فاي.
