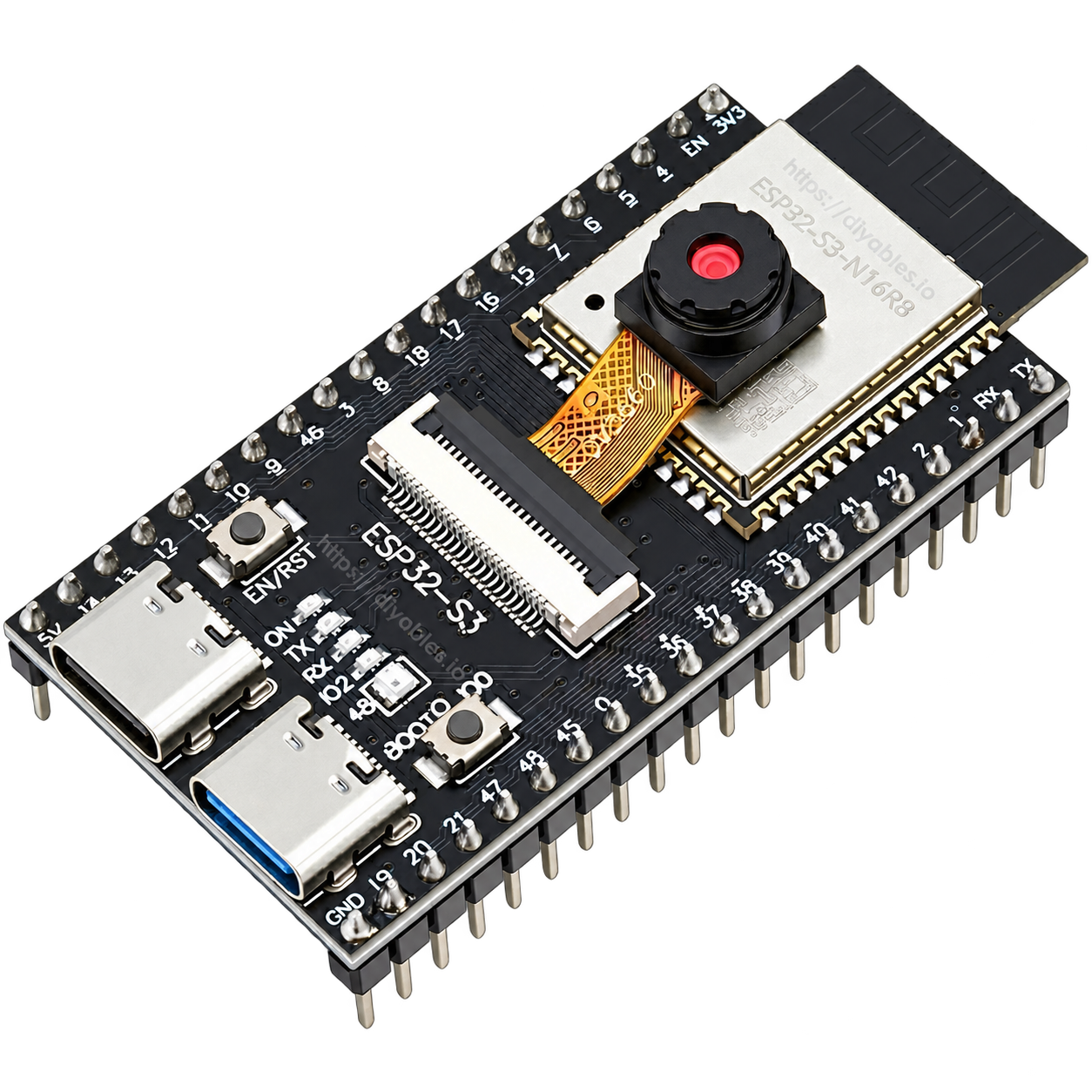

لوحة تطوير ESP32-S3 بكاميرا مركّبة أصلاً وأطراف ملحومة أصلاً. أدخل كابل USB-C فتبدأ بالتقاط الصور.

وما يميّزها عن لوحة ESP32-CAM المألوفة هو الذاكرة والمعالج. فهذه تحمل وحدة ESP32-S3-WROOM-1 بترميز N16R8 — أي ١٦ ميجابايت فلاش و٨ ميجابايت ذاكرة PSRAM — مقابل ٤ و٤ في اللوحة القديمة. وهذا يهم أكثر من أي مواصفة أخرى هنا، لأن مخازن الصور ونماذج الذكاء الاصطناعي كلاهما يعيش في تلك الذاكرة، ونفادها هو ما يحدّ ما تستطيعه اللوحات الرخيصة.

ومستشعر OV5640 يصل إلى ٢٥٩٢ × ١٩٤٤، وتعليمات المعالج المتجهة تجعل الاستدلال على اللوحة عملياً لا نظرياً — كشف الأجسام والتعرف على الوجوه وكشف الحركة دون حساس منفصل.

وتصل ملحومة بالكامل — بأطراف وكاميرا مركّبة — مع منفذي USB-C ومدخل بطاقة microSD. فلا شيء تجمّعه.

المواصفات

الوحدة                  : ESP32-S3-WROOM-1 (N16R8)
المعالج                 : Xtensa ثنائي النواة ٣٢ بت حتى ٢٤٠ ميجاهرتز
الفلاش                  : ١٦ ميجابايت
ذاكرة PSRAM            : ٨ ميجابايت (ثمانية المسارات)
الذاكرة الداخلية          : ٥١٢ كيلوبايت

الكاميرا                : OV5640
أقصى دقة                : ٢٥٩٢ × ١٩٤٤ (٥ ميجابكسل - راجع الملاحظة)
واجهة الكاميرا           : DVP بموصّل شريطي
صيغ الخرج               : RGB565 و YUV و JPEG

الاتصال اللاسلكي         : واي فاي ٢٫٤ جيجاهرتز
                         وبلوتوث ٥ مع BLE والشبكة المتشابكة
أقصى قدرة إرسال          : حتى ٢٠ ديسيبل مللي واط

منافذ USB              : منفذا Type-C
التخزين                 : مدخل بطاقة microSD
الأطراف                 : ٤٤ طرفاً ملحومة مسبقاً
منطق المنافذ            : ٣٫٣ فولت (لا تتحمل ٥ فولت)
حالة التجميع            : ملحومة مسبقاً مع الكاميرا

بيئات التطوير            : أردوينو ومايكروبايثون و ESP-IDF
التكامل                 : ممكن مع أنظمة التحكم المنزلي

أهم المزايا

• ٨ ميجابايت PSRAM — ضعف لوحة ESP32-CAM الشائعة، وهي المواصفة التي تحدد ما إذا كان تخزين الصور والاستدلال يعملان فعلاً.

• ١٦ ميجابايت فلاش — أربعة أضعاف ESP32-CAM، بمساحة لبرامج كبيرة وواجهات ويب ونماذج مخزّنة.

• ملحومة مسبقاً — بأطراف وكاميرا مركّبة. دون لحام ودون شريط هش تثبّته بنفسك.

• منفذا USB-C — أحدهما للاتصال الأصلي والآخر للبرمجة التسلسلية، فتبرمج وتصحّح دون تبديل الكابلات.

• مدخل بطاقة microSD — لحفظ الصور وتسجيل الفيديو وتخزين النماذج أو البيانات.

• تعليمات المعالج المتجهة — وهي امتدادات المعالج التي تجعل الاستدلال على اللوحة عملياً.

• بلوتوث ٥ مع BLE والشبكة المتشابكة إلى جانب الواي فاي.

• هيدر بـ ٤٤ طرفاً — منافذ متاحة أكثر بكثير من ESP32-CAM، فتربط حساسات وريليهات وشاشات.

• تعمل مع ESPHome، فتتكامل مع أنظمة التحكم المنزلي.

الاستخدامات

• الكاميرات الذكية والتقاط الصور عن بعد

• الأمن والمراقبة

• التعرف على الوجوه والتحكم بالدخول

• كشف الأجسام وعدّها

• أجراس الأبواب الذكية

• التصوير الزمني المتقطع

• مراقبة الحياة البرية والزراعة

• رؤية الروبوتات

• فحص الجودة والفرز

• تدريس الرؤية الحاسوبية والذكاء الاصطناعي المدمج

• تكامل الكاميرات مع أنظمة التحكم المنزلي

• تسجيل البيانات مع دليل مصوّر

تصحيح: مستشعر OV5640 بدقة ٥ ميجابكسل

تصف عدة إعلانات لهذه اللوحة الكاميرا بأنها "٣ ميجابكسل". وهذا غير صحيح.

فمستشعر OV5640 من OmniVision بدقة ٥ ميجابكسل — أي ٢٥٩٢ × ١٩٤٤ وهو ما يساوي ٥٫٠٤ مليون بكسل. وهو من أكثر مستشعرات الكاميرا توثيقاً في الإلكترونيات المدمجة ودقته ليست محل التباس.

ويبدو رقم "٣ ميجابكسل" خطأ نسخ انتشر بين البائعين. وهو لا يغيّر ما تفعله اللوحة، لكن إن كنت تقارن مع لوحات أخرى بالمستشعر نفسه، فأنت تقارن المستشعر نفسه.

وما يستحق القول بصراحة عن الخمسة ميجابكسل:

الدقة الكاملة لالتقاط الصور الثابتة لا للفيديو. فإطار ٢٥٩٢ × ١٩٤٤ كبير، ولا واجهة الكاميرا ولا المعالج يتحملان ذلك كبث فيديو. فللبث الحي أو الاستدلال اللحظي ستعمل بدقة أقل بكثير وتحفظ الدقة الكاملة للصور المفردة.

وذاكرة ٨ ميجابايت هي ما يجعل التقاط ٥ ميجابكسل ممكناً أصلاً. فلوحة بـ ٤ ميجابايت لا تستطيع الاحتفاظ بإطار كامل الدقة بأريحية. وهذا هو السبب العملي لأهمية هذه الوحدة هنا.

لماذا تغيّر ذاكرة ٨ ميجابايت ما هو ممكن

هذه أهم مواصفة منفردة في اللوحة، وتستحق الشرح لا السرد.

فذاكرة PSRAM هي حيث يعيش إطار الكاميرا. فقبل أن يستطيع المعالج ضغط صورة أو إرسالها أو تحليلها، يجب أن يجلس الإطار الخام في الذاكرة. وعند الدقات الأعلى يكون ذلك الإطار كبيراً.

وهي أيضاً حيث تعمل نماذج الذكاء الاصطناعي. فالاستدلال يحتاج أوزان النموذج وطبقاته الوسيطة في الذاكرة معاً.

                      ESP32-CAM        هذه اللوحة
ذاكرة PSRAM          ٤ ميجابايت        ٨ ميجابايت
الفلاش                ٤ ميجابايت        ١٦ ميجابايت
المعالج               ESP32            ESP32-S3 بتعليمات متجهة
دقة الكاميرا المتاحة    محدودة بالذاكرة    المستشعر الكامل
الاستدلال             محدود جداً         عملي

وما يتيحه ذلك مما لا تستطيعه اللوحة الرخيصة:

• الالتقاط بدقة المستشعر الكاملة

• تشغيل نماذج كشف الأجسام على اللوحة

• تخزين عدة إطارات لمقارنة الحركة

• تقديم واجهة ويب إلى جانب الكاميرا

• تخزين النماذج والتبديل بينها

لكن كن واقعياً بشأن الحد. فهذا متحكم دقيق لا حاسوب كامل. والاستدلال على اللوحة يعني نماذج صغيرة بدقة متواضعة تكشف عدداً محدوداً من الأصناف. فهو سيعدّ أشخاصاً أو يكشف حركة أو يتعرف على وجه مقابل قاعدة صغيرة أو يصنّف بضعة أنواع. ولن يشغّل نموذج رؤية حديثاً كبيراً.

منفذا USB-C يؤديان وظيفتين مختلفتين

تفصيلة تربك المستخدمين لأول مرة.

أحد المنفذين هو منفذ USB الأصلي للمعالج، والآخر يمر عبر شريحة جسر تسلسلي.

وللبرمجة يعمل كلاهما عادة، لكنهما يتصرفان بشكل مختلف:

• منفذ الجسر التسلسلي هو الطريق التقليدي. يظهر كمنفذ تسلسلي ويعمل مع عملية الرفع القياسية.

• والمنفذ الأصلي يعطيك اتصالاً تسلسلياً عبر الشريحة نفسها. وهو أسرع، ويستطيع أيضاً العمل كجهاز USB (لوحة مفاتيح أو تخزين) في برنامجك الثابت.

وإعدادان في بيئة أردوينو يهمان:

• تفعيل الاتصال التسلسلي عبر USB عند الإقلاع — فعّله إن كنت تستخدم المنفذ الأصلي لخرج تسلسلي، وإلا لن ترى شيئاً في الشاشة التسلسلية

• ضبط ذاكرة PSRAM على النمط ثماني المسارات — وهذا أساسي. فوحدة N16R8 تستخدم ذاكرة ثمانية المسارات، وإن كان إعداد اللوحة خاطئاً فلن تُهيّأ الذاكرة. وسيفشل كود الكاميرا بأخطاء ذاكرة تبدو كعطل عتادي.

وإن رفضت اللوحة البرمجة: اضغط زر BOOT مطولاً واضغط RESET ثم حرّره، ثم حرّر BOOT لإجبار وضع التحميل.

الكاميرا تستهلك كثيراً من منافذك

يبدو الهيدر بأربعة وأربعين طرفاً سخياً، وهو كذلك — لكن المنافذ الحرة أقل مما يوحي العدد.

فواجهة الكاميرا تستهلك نحو ١٣ طرفاً — ثمانية خطوط بيانات إضافة للساعات والتزامن والتحكم. وتلك محجوزة.

وذاكرة PSRAM ثمانية المسارات تستهلك عدة أطراف أخرى. ففي وحدات N16R8، تُستخدم المنافذ من ٣٣ إلى ٣٧ عادة للذاكرة وليست متاحة، رغم ظهورها في مخطط الأطراف. واستخدامها يسبب انهيارات يصعب تشخيصها.

ومدخل بطاقة الذاكرة يأخذ عدة أطراف أخرى إن استخدمته.

وما يتبقى يبقى أكثر بكثير مما تقدّمه ESP32-CAM، وهذه إحدى المزايا الحقيقية لهذه اللوحة — لكن تحقق من مخطط الأطراف الخاص بلوحتك قبل التصميم حول منفذ معين.

ولاحظ أيضاً: أن المنافذ بجهد ٣٫٣ فولت ولا تتحمل ٥ فولت. فتوصيل إشارة ٥ فولت مباشرة قد يتلف الشريحة. استخدم محوّل مستوى.

غذّها بشكل صحيح

الكاميرا والواي فاي والذاكرة معاً تسحب تياراً معتبراً، والسحب متقطع — فإرسال الواي فاي خصوصاً ينتج ذروات قصيرة حادة.

وما يحدث مع تغذية غير كافية:

• تعيد اللوحة التشغيل أثناء التقاط صورة

• ينقطع الواي فاي

• تفشل تهيئة الكاميرا بشكل متقطع

• ويبدو السلوك كخطأ برمجي

وإرشاد عملي:

• منفذ USB في الحاسوب المحمول على الحافة غالباً، خصوصاً مع موزّع غير مغذّى. استخدم مصدر USB-C مناسباً بتيار أمبير أو أكثر.

• وإن غذّيتها من بطارية أو مصدر خارجي، فاحسب للذروات أعلى بكثير من السحب المتوسط.

• أضف مكثفاً عبر التغذية إن رأيت إعادات تشغيل أثناء نشاط الواي فاي.

• وانخفاض الجهد أشيع سبب لعبارة "الكاميرا لا تُهيّأ" — افحص التغذية قبل تنقيح الكود.

الحرارة والظروف العراقية

المعالج أثناء الاستدلال مع عمل الكاميرا وإرسال الواي فاي يدفأ — وهذا طبيعي للشريحة تحت الحمل.

وأين يصبح ذلك مشكلة:

• في غلاف محكم في صيف عراقي، قد تكون الحرارة المحيطة وحدها ٤٥ إلى ٥٠ درجة قبل أن تضيف اللوحة شيئاً

• والكاميرا المركّبة في الخارج أو على سطح تجلس تحت الشمس المباشرة

• والاستدلال المستمر يبقي المعالج تحت حمل عالٍ باستمرار

وماذا تفعل:

• هوّ الغلاف أو استخدم غلافاً فاتح اللون أو ركّبه في الظل

• وزّع العمل دورياً حيثما أمكن — التقط وحلّل دورياً لا باستمرار

• واستخدم النوم العميق بين الالتقاطات في التركيبات العاملة بالبطارية. فهذا يقلل الطاقة والحرارة بشكل كبير.

• وافحص حرارة اللوحة تحت حمل عملك الفعلي لا في وضع الخمول فقط

الهوائي

تستخدم وحدة ESP32-S3-WROOM-1 عادة هوائياً مطبوعاً على اللوحة. وبعض النسخ لها موصّل لهوائي خارجي بدلاً منه.

وداخل غلاف معدني، يؤدي الهوائي المطبوع بشكل رديء أو لا يؤدي إطلاقاً. فتردد ٢٫٤ جيجاهرتز لا يمر عبر المعدن.

وإن احتاج تركيبك غلافاً:

• استخدم غلافاً بلاستيكياً أو غير معدني، أو

• اختر نسخة بموصّل هوائي خارجي، أو

• ركّب اللوحة بحيث يبرز طرف الهوائي

وتحقق من النسخة التي تشتريها إن كان المدى يهم.

ملاحظات عملية

• موصّل شريط الكاميرا هش. فالكاميرا تصل مركّبة — اتركها كذلك ما لم تحتج تغييرها. وإن فعلت، فحرّر مزلاج الموصّل بشكل صحيح بدل سحب الكابل.

• أضف بطاقة microSD إن كنت ستخزّن صوراً. فالمدخل موجود والبطاقة ليست كذلك.

• ابدأ من شفرة أمثلة عاملة. فتهيئة الكاميرا تتضمن بنية طويلة لتخطيط الأطراف، والخطأ فيها يعطي أخطاء غامضة. والدروس المرتبطة أدناه تغطي المشاريع الشائعة.

• اضبط لوحة أردوينو على ESP32S3 Dev Module واضبط حجم الفلاش ونمط الذاكرة والاتصال التسلسلي ليطابق.

• اختبر الكاميرا قبل دمجها في أي شيء. فسكربت التقاط بسيط يؤكد عمل العتاد.

• ولأنظمة التحكم المنزلي، يدعم ESPHome لوحات كاميرا ESP32-S3، وإن اختلف الضبط حسب اللوحة — تحقق من تخطيط الأطراف.

أسئلة شائعة

هل الكاميرا ٣ أم ٥ ميجابكسل؟ مستشعر OV5640 بدقة ٥ ميجابكسل، أي ٢٥٩٢ × ١٩٤٤. وبعض الإعلانات تقول ٣، وهذا خطأ.

هل تسجّل فيديو بدقة ٥ ميجابكسل؟ لا. فالدقة الكاملة لالتقاط الصور الثابتة، والفيديو يعمل بدقة أقل بكثير.

بماذا تختلف عن ESP32-CAM؟ بمعالج أفضل وضعف الذاكرة وأربعة أضعاف الفلاش وكاميرا ٥ ميجابكسل بدل ٢، ومنافذ متاحة أكثر بكثير، وأطراف ملحومة مسبقاً.

لماذا لا تُهيّأ الكاميرا؟ عادة بسبب إعداد الذاكرة (يجب أن يكون النمط ثماني المسارات) أو تغذية غير كافية. افحص الاثنين قبل تنقيح الكود.

أي منفذ USB أستخدم؟ أيهما للبرمجة. فمنفذ الجسر التسلسلي تقليدي، والمنفذ الأصلي يحتاج تفعيل الاتصال التسلسلي عند الإقلاع.

هل تشغّل الذكاء الاصطناعي على اللوحة؟ نعم، نماذج صغيرة بدقة متواضعة — كشف الأجسام والتعرف على الوجوه مقابل قاعدة صغيرة والتصنيف.

هل تتضمن بطاقة ذاكرة؟ لا، المدخل فقط.

هل المنافذ تتحمل ٥ فولت؟ لا، ٣٫٣ فولت فقط. استخدم محوّل مستوى للإشارات ذات ٥ فولت.

هل تعمل مع أنظمة التحكم المنزلي؟ عبر ESPHome بضبط خاص باللوحة.

هل أغذّيها من منفذ حاسوب محمول؟ على الحافة غالباً. استخدم مصدر USB-C مناسباً خصوصاً مع عمل الواي فاي.

كم منفذاً متاح فعلاً؟ أقل مما يوحي الهيدر بأربعة وأربعين طرفاً — فالكاميرا تأخذ نحو ١٣ والذاكرة عدة أطراف. لكنه يبقى أكثر بكثير من ESP32-CAM.

هل فيها هوائي خارجي؟ عادة هوائي مطبوع. تحقق من النسخة إن كانت اللوحة ستدخل غلافاً معدنياً.
