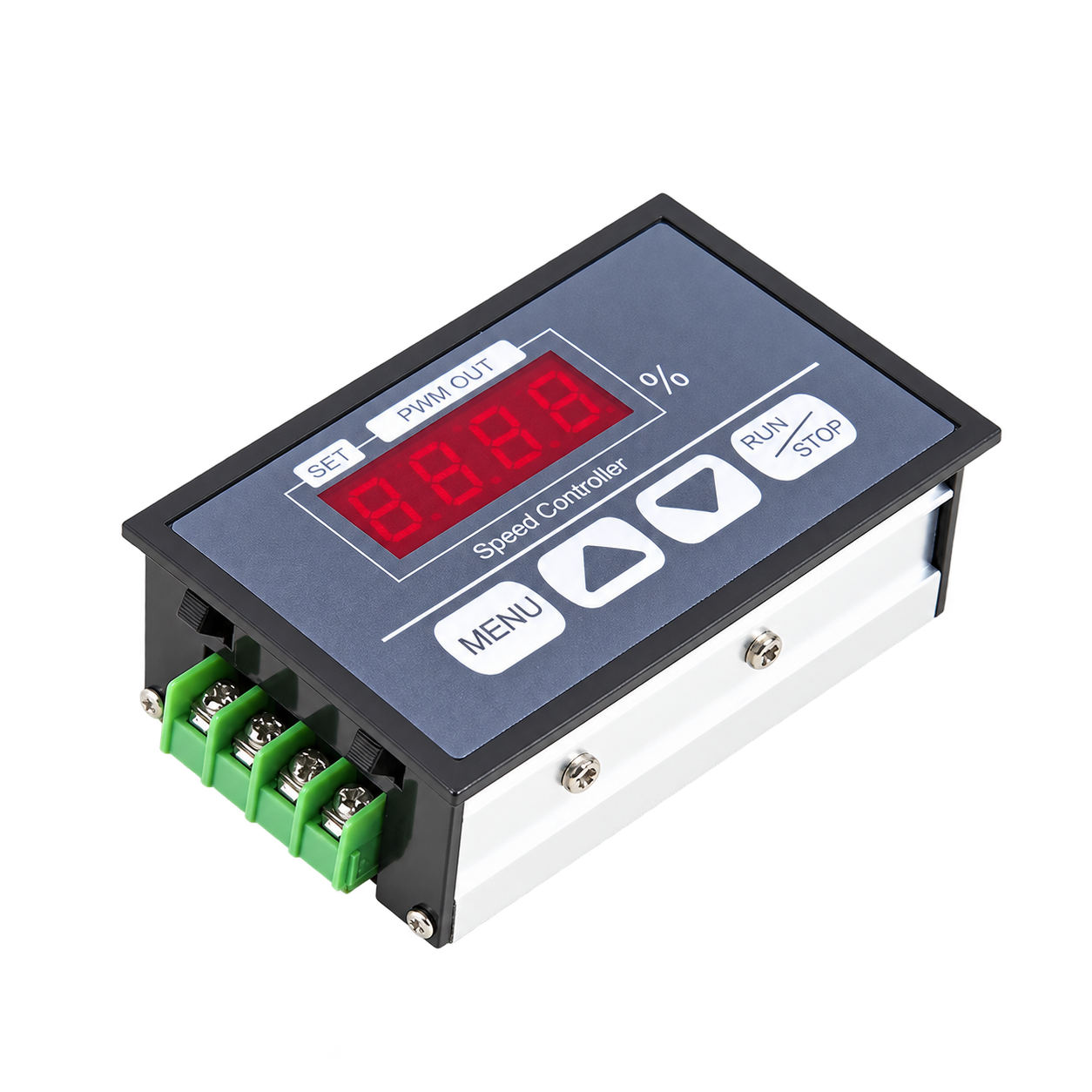

صُمم هذا المنظّم ليُركّب داخل ماكنة لا ليبقى على طاولة العمل. يُثبَّت في فتحة لوحة بمقاس ٩٢ × ٥٦ ملم بحيث تكون الشاشة والأزرار في الواجهة الأمامية، فيرى المشغّل السرعة كنسبة مئوية ويضبطها بمفتاحي الزيادة والنقصان بدل المقبض. وتحته يعمل نظام تدرّج قابل للضبط: زمن البدء الناعم وزمن التوقف الناعم كلاهما قابل للضبط من صفر إلى ١٠ ثوانٍ، فيتسارع المحرك ويتباطأ بسلاسة بدل التشغيل والفصل المفاجئ — وهو ما يحمي المحرك وما يحرّكه معاً. كما يمكنك تثبيت حد أدنى للسرعة يصل إلى ٨٠٪ وحد أعلى ينزل من ١٠٠٪، فتبقى الماكنة ضمن نطاقها الآمن مهما كان من يضغط الأزرار، ويمكنك تحديد مقدار التغيير في كل ضغطة من ١٪ للأعمال الدقيقة حتى ٢٥٪ للتغييرات السريعة. يتحمل من ٦ إلى ٦٠ فولت بتيار مستمر ٢٠ أمبير عبر بلوك أطراف لولبية، ويعمل بتردد ٢١ كيلوهرتز فيدور المحرك بهدوء.

المواصفات

النوع                : منظّم سرعة PWM للتركيب على اللوحات
جهد الدخل            : ٦ - ٦٠ فولت DC
التيار المستمر        : ٢٠ أمبير
التيار الأقصى         : ٣٠ أمبير (ذروة)
القدرة المستمرة       : حتى ١٢٠٠ واط (عند ٦٠ فولت)
القدرة التقريبية       : ٢٤٠ واط عند ١٢ فولت | ٤٨٠ واط عند ٢٤ فولت
                       ٩٦٠ واط عند ٤٨ فولت
الخرج                : خطي تحت الحمل
تردد PWM             : ٢١ كيلوهرتز (فوق مدى السمع)
مدى السرعة            : ٠٪ - ١٠٠٪
الشاشة               : رقمية، تعرض السرعة من ٠ إلى ١٠٠٪
طريقة التحكم          : مفتاحا زيادة/نقصان
زمن البدء الناعم      : ٠ - ١٠ ثوانٍ قابل للضبط (الافتراضي ثانية واحدة)
زمن التوقف الناعم     : ٠ - ١٠ ثوانٍ قابل للضبط (الافتراضي ثانية واحدة)
حد السرعة الأدنى      : ٠٪ - ٨٠٪ قابل للضبط (الافتراضي ٠٪)
حد السرعة الأعلى      : ٠٪ - ١٠٠٪ قابل للضبط (الافتراضي ١٠٠٪)
خطوة التغيير          : ١٪، ٢٪، ٥٪، ١٠٪، ١٥٪، ٢٠٪، ٢٥٪ لكل ضغطة
التوصيل               : بلوك أطراف لولبية
مقاس الوحدة           : ٩٦ × ٦١ × ٣٤ ملم
فتحة اللوحة           : ٩٢ × ٥٦ ملم
نوع المحرك            : DC بالفرش فقط
المتضمّن               : ١ × وحدة تحكم بالسرعة

أهم المزايا

• بدء وتوقف ناعمان قابلان للضبط من ٠ إلى ١٠ ثوانٍ — يتدرج المحرك صعوداً ونزولاً بدل الاهتزاز المفاجئ، فتقل الصدمة الميكانيكية على صناديق التروس والسيور والوصلات، ويقل تيار الإقلاع الذي يقصّر عمر المحرك.

• تركيب على اللوحة بفتحة ٩٢ × ٥٦ ملم — مصمم للدمج في واجهة الماكنة أو خزانة التحكم بحيث تواجه الشاشة والأزرار المشغّل.

• حدان أدنى وأعلى قابلان للضبط للسرعة — ثبّت الماكنة ضمن نطاقها الآمن؛ حد أدنى يمنع توقف المحرك عند سرعة منخفضة جداً، وحد أعلى يمنع تجاوز الحد المسموح.

• خطوة تغيير قابلة للاختيار من ١٪ إلى ٢٥٪ — ضبط دقيق عند الحاجة، وقفزات سريعة عند عدمها.

• شاشة رقمية بالنسبة المئوية — يقرأ المشغّل السرعة الفعلية بدل التقدير من وضع المقبض.

• تبديل بتردد ٢١ كيلوهرتز — فوق مدى السمع، فلا أزيز في الورش والتركيبات الداخلية.

• ٢٠ أمبير مستمرة من ٦ إلى ٦٠ فولت — قدرة تشغيل مكائن حقيقية تغطي أنظمة ١٢ و٢٤ و٣٦ و٤٨ فولت.

• بلوك أطراف لولبية — توصيلات مثبتة بالبرغي بمقاس مناسب لـ ٢٠ أمبير.

الاستخدامات

• أنظمة السيور الناقلة والمناولة

• مكائن الورش وحركات التغذية في العدد

• المضخات والنافخات وأنظمة التهوية الصناعية

• الونشات والرافعات التي تحتاج تسارعاً متحكماً به

• المعدات الزراعية والبحرية العاملة بالتيار المستمر

• معدات الإنتاج ذات لوحات التحكم الأمامية

• أي منظومة يسبب فيها التشغيل أو التوقف المفاجئ إجهاداً ميكانيكياً

ضبط الإعدادات

خمسة معاملات قابلة للضبط من الواجهة الأمامية:

زمن البدء الناعم    : ٠٠٠-١٠٠  ->  ٠ إلى ١٠ ثوانٍ للوصول للسرعة الكاملة
زمن التوقف الناعم   : ٠٠٠-١٠٠  ->  ٠ إلى ١٠ ثوانٍ حتى التوقف
السرعة الدنيا       : ٠٠٠-٠٨٠  ->  حد أدنى ٠-٨٠٪، أقل من الحد الأعلى
السرعة القصوى       : ٠٠٠-١٠٠  ->  حد أعلى ٠-١٠٠٪، أكبر من الحد الأدنى
خطوة التغيير        : ٠٠١/٠٠٢/٠٠٥/٠١٠/٠١٥/٠٢٠/٠٢٥ -> نسبة التغيير لكل ضغطة

اضبط الحدود وأزمنة التدرّج مرة واحدة عند التركيب، ثم لا يحتاج المشغّل سوى مفتاحي الزيادة والنقصان.

اختيار الحمل المناسب

اعتمد ٢٠ أمبير مستمرة أساساً لتصميمك. فعند ١٢ فولت تحصل على نحو ٢٤٠ واط، وعند ٢٤ فولت نحو ٤٨٠ واط، وعند ٤٨ فولت نحو ٩٦٠ واط، وحتى ١٢٠٠ واط عند ٦٠ فولت. أما رقم ٣٠ أمبير فهو هامش ذروة قصير الأمد للإقلاع — ومع ضبط البدء الناعم ستحتاج منه أقل بكثير مما تحتاجه اللوحات بلا تدرّج. وإذا كان حملك يعمل فوق ٢٠ أمبير باستمرار فأنت بحاجة إلى منظّم ٤٠ أمبير.

ملاحظات التوصيل والاستخدام

• انتبه للقطبية في التغذية وفي أطراف المحرك.

• حافظ على الحمل المستمر عند ٢٠ أمبير أو أقل.

• جهد التغذية يصل إلى المحرك مباشرة. فهذه وحدة تحكم بالسرعة لا محوّل جهد.

• اختر مقطع الكابل على أساس ٢٠ أمبير لا على أساس فتحة الطرف.

• ركّب فيوز على جهة التغذية.

• اقطع فتحة اللوحة بمقاس ٩٢ × ٥٦ ملم واترك خلوصاً خلفها لعمق الجسم ٣٤ ملم إضافة للتسليك.

• اترك مجالاً للتهوية خلف اللوحة؛ تيار ٢٠ أمبير يولّد حرارة فعلية.

• لمحركات DC ذات الفرش فقط، ولا تصلح للمحركات البدون فرش.

• لا يوجد عكس اتجاه؛ بدّل سلكي المحرك أو أضف مفتاح عكس خارجياً.
