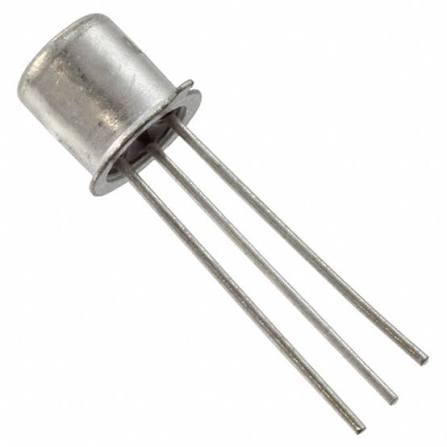

الترانزستور BC107 بتغليفه المعدني الأصلي TO-18 المحكم الإغلاق هو النسخة الأصيلة من واحد من أكثر الترانزستورات توثيقاً على الإطلاق. وهو ترانزستور سيليكون إبيتاكسي مستوٍ من نوع NPN، مصنّف عند ٤٥ فولت بين المجمّع والباعث و١٠٠ ملّي أمبير تيار مجمّع مستمر، بكسب تيار مستمر يتراوح بين ١١٠ و٤٥٠ وتردد انتقال نموذجي يبلغ ٣٠٠ ميغاهرتز.

وما يميّز النسخة المعدنية عن البدائل البلاستيكية الحديثة ليس المواصفات الكهربائية — فهي مشتركة إلى حد بعيد مع BC547 — بل التغليف نفسه. فعلبة TO-18 محكمة الإغلاق تماماً، ما يحمي الشريحة من الرطوبة والملوّثات بشكل يعجز عنه التغليف البلاستيكي، ويمنحها ثباتاً أفضل بكثير على المدى الطويل في البيئات الرطبة أو القاسية. كما أن العلبة المعدنية متصلة داخلياً بالمجمّع، ما يتيح استخدامها كدرع واقٍ في مراحل التضخيم الحسّاسة، وتتحمّل حرارة وصلة تصل إلى ١٧٥ °م، وهي أعلى من نظيراتها البلاستيكية.

وهذا يجعله القطعة الصحيحة في ثلاث حالات تحديداً: ترميم أجهزة الصوت والقياس القديمة حيث يُشترط المكوّن الأصلي، وبناء الدوائر التي تُستخدم فيها العلبة المعدنية للتدريع أو التأريض، وأي تطبيق يكون فيه الإغلاق المحكم والموثوقية طويلة الأمد أهم من التكلفة. أما للاستخدام الشخصي العادي، فالترانزستور البلاستيكي BC547 أرخص ومتبادل وظيفياً — ويُشترى تغليف TO-18 حين يكون التغليف نفسه هو المطلوب.

المواصفات الفنية

رقم القطعة                  BC107
النوع                       ترانزستور ثنائي القطبية NPN
التقنية                     سيليكون إبيتاكسي مستوٍ
الفئة                       إشارة صغيرة للأغراض العامة
التغليف                     TO-18 معدني محكم الإغلاق
اتصال العلبة                المجمّع متصل داخلياً بالعلبة
تمييز الأطراف               اللسان المعدني يشير إلى جهة الباعث

--- أقصى التصنيفات المطلقة ---
V(CBO) مجمّع-قاعدة          ٥٠ فولت
V(CEO) مجمّع-باعث           ٤٥ فولت
V(EBO) باعث-قاعدة           ٦ فولت
I(C) تيار المجمّع           ١٠٠ ملّي أمبير مستمر
I(C) التيار اللحظي          ٢٠٠ ملّي أمبير
I(B) تيار القاعدة           ٥٠ ملّي أمبير (لحظي)
P(tot) تبديد القدرة         ٣٠٠ ملّي واط عند حرارة ٢٥ °م
                            (بعض أوراق البيانات تذكر ٣٦٠ ملّي واط)
T(j) حرارة الوصلة           ١٧٥ °م كحد أقصى
حرارة التشغيل               -٦٥ °م إلى +١٧٥ °م
حرارة التخزين               -٦٥ °م إلى +١٧٥ °م

--- الخصائص الكهربائية ---
hFE كسب التيار المستمر      ١١٠ – ٤٥٠ (غير مصنّف)
  BC107A                    ١١٠ – ٢٢٠
  BC107B                    ٢٠٠ – ٤٥٠
f(T) تردد الانتقال          ٣٠٠ ميغاهرتز نموذجياً (١٥٠ كحد أدنى)
C(ob) سعة الخرج             نحو ٤٫٥ بيكوفاراد
V(CE sat) جهد التشبّع       نحو ٠٫٢٥ فولت عند ١٠٠ ملّي أمبير
V(BE on) جهد القاعدة        نحو ٠٫٧ فولت
مستوى الضوضاء               منخفض (وBC109 هو العضو المنتقى
                            للضوضاء المنخفضة في العائلة)

--- العائلة والنظائر ---
أعضاء العائلة               BC107 — أغراض عامة، ٤٥ فولت
                            BC108 — تصنيف جهد أقل، ٢٠ فولت
                            BC109 — منتقى للضوضاء المنخفضة
النظير التكاملي PNP         BC177 (بتغليف TO-18)
المكافئ البلاستيكي          BC547 (تغليف TO-92) — نفس المواصفات
                            الكهربائية، دون إغلاق محكم أو علبة معدنية
المصنّعون الأصليون          Philips / Mullard والشركات المرخّصة

أبرز المزايا

• التغليف المعدني الأصلي TO-18 — النسخة الأصيلة من BC107 كما حُدّدت أصلاً، لا بديلاً بلاستيكياً.

• إغلاق محكم تماماً — الشريحة معزولة كلياً عن الرطوبة والغبار والملوّثات، ما يمنح موثوقية أعلى بكثير على المدى الطويل في البيئات الرطبة أو الصناعية.

• المجمّع متصل بالعلبة — يمكن استخدام العلبة المعدنية كدرع كهروستاتيكي في مراحل الدخل الصوتية والراديوية الحسّاسة، وهي إمكانية لا توفّرها التغليفات البلاستيكية.

• حرارة وصلة قصوى ١٧٥ °م — حد حراري أعلى من النظائر البلاستيكية.

• ٤٥ فولت و١٠٠ ملّي أمبير بكسب من ١١٠ إلى ٤٥٠، بما يغطي كامل نطاق أعمال تضخيم الإشارة الصغيرة والتبديل.

• تردد انتقال ٣٠٠ ميغاهرتز — مناسب للصوت والمذبذبات وتطبيقات التردد الراديوي.

• القطعة الصحيحة لترميم الأجهزة القديمة — تطابق قوائم المكوّنات الأصلية لأجهزة الصوت والقياس والاختبار من تلك الحقبة.

• متوفّر بمجموعات كسب مصنّفة (BC107A / BC107B) حين يكون الكسب المتوقّع مطلوباً.

• النظير التكاملي BC177 متوفّر بنفس التغليف لمراحل الدفع والسحب والدوائر التكاملية.

الاستخدامات

• ترميم وصيانة مضخّمات الصوت وأجهزة الراديو وأجهزة القياس القديمة

• مراحل الدخل الحسّاسة حيث يقلّل تدريع العلبة من الطنين والتشويش

• تضخيم الإشارات الصوتية منخفضة الضوضاء

• الدوائر العاملة في بيئات رطبة أو مغبرّة أو كيميائياً قاسية

• الأجهزة الصناعية وأجهزة القياس التي تتطلب عمراً تشغيلياً طويلاً

• صيانة المعدات العسكرية والفضائية والأجهزة القديمة

• الدوائر التماثلية عالية الموثوقية التي يُشترط فيها الإغلاق المحكم

• المذبذبات ومراحل التردد الراديوي وتكييف الإشارات

• التعليم — لبيان بنية التغليف والسلوك الحراري

• التضخيم والتبديل العام للإشارات الصغيرة
