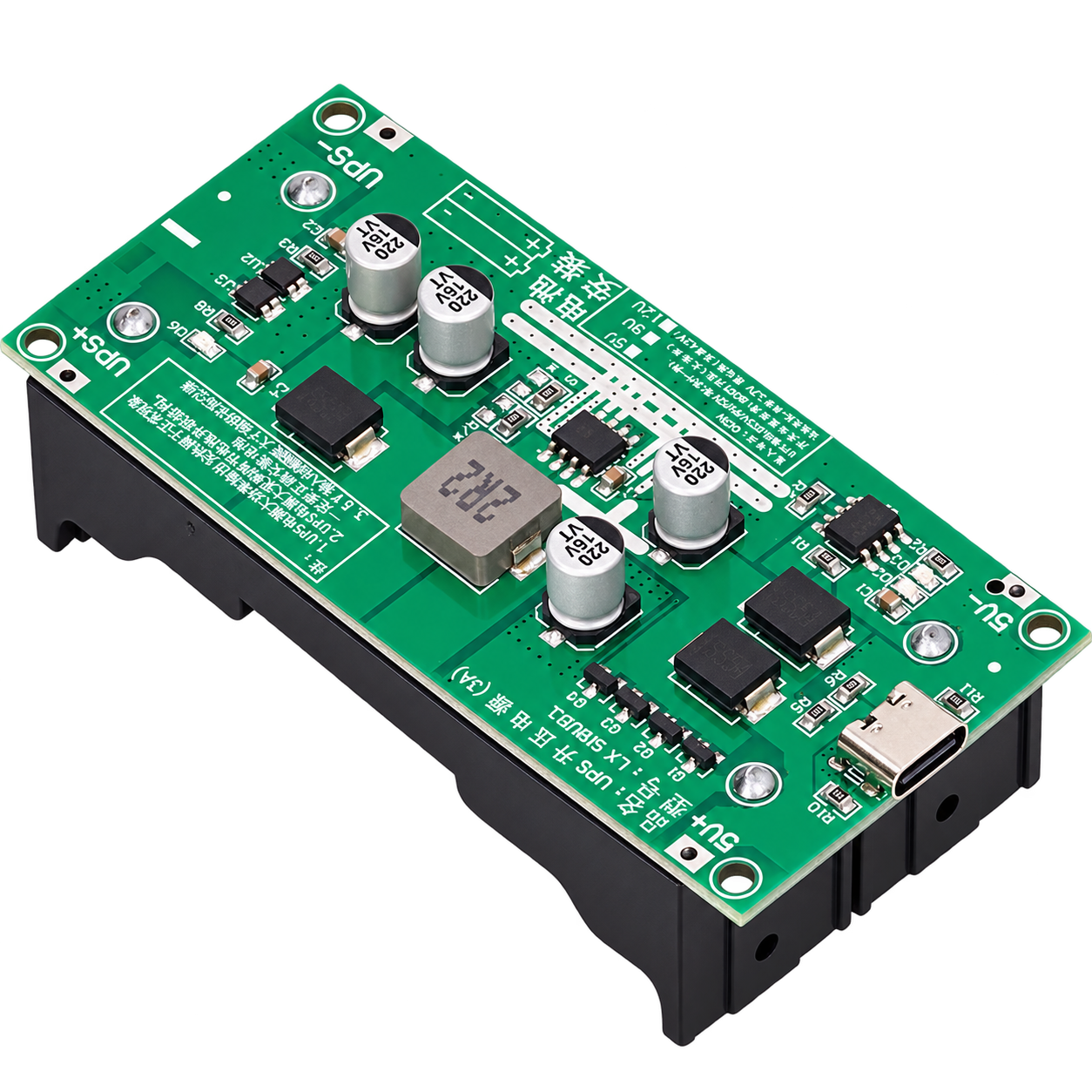

تجلس هذه الوحدة بين مصدر ٥ فولت وجهازك. فبينما يتوفر التيار تغذّي الحمل وتشحن بطارية ١٨٦٥٠ في آن واحد. وحين ينقطع التيار تتحول إلى البطارية دون تأخير ودون فجوة — فلا يشعر الحمل بالانقطاع إطلاقاً. وحين يعود التيار تعود للتبديل وتستأنف الشحن.

وهي محوّل رافع للجهد إضافة لكونها شاحناً، فخلية واحدة بجهد ٣٫٧ فولت تستطيع إعطاء خرج منظّم بجهد ٥ أو ٩ أو ١٢ فولت حسب النسخة التي تشتريها. بقدرة مقنّنة ١٥ واط وذروة ٢٠ واط، وكفاءة ٩٦٪، ومبنية حول ترانزستور بتيار ١٢ أمبير.

ولراوتر أو مودم أو كاميرا أو جهاز متحكم أو مسجّل بيانات يجب ألا يعيد التشغيل كلما ومض التيار، فهذا حل صغير ورخيص لمشكلة يومية.

المواصفات

الوظيفة                 : مصدر طاقة غير منقطع + شاحن ليثيوم + رافع جهد
جهد الدخل               : ٥ فولت فقط (عبر Type-C أو USB أو الأطراف)
                         لا تتجاوز ٥ فولت على الدخل
البطارية                : خلية ليثيوم ١٨٦٥٠ واحدة بجهد ٣٫٧ فولت (غير مرفقة)
نوع الرفع               : رافع متزامن
القدرة المقنّنة           : ١٥ واط
قدرة الذروة             : ٢٠ واط
الكفاءة                 : حتى ٩٦٪
ترانزستور التبديل         : ١٢ أمبير
الاستهلاك الساكن         : نحو ٢٥ مللي أمبير

خيارات الخرج (ثابتة لكل نسخة - راجع الملاحظة أدناه):
  نسخة ٥ فولت           : ٥ فولت حتى ٣ أمبير
  نسخة ٩ فولت           : ٩ فولت حتى ١٫٦ أمبير
  نسخة ١٢ فولت          : ١٢ فولت حتى ١٫٢ أمبير

التحويل                 : سلس دون تأخير بين الشبكة والبطارية
الحماية                 : من الشحن الزائد والتفريغ الزائد والتيار الزائد
                         والقصر والحرارة
المؤشرات                : أحمر أثناء الشحن، وأخضر عند الامتلاء
أطراف الخرج             : موسومة بالموجب والسالب
التثبيت                 : فتحات تثبيت ٣ ملم

مهم: قيمة ٣ أمبير تخص نسخة ٥ فولت فقط

يحتاج هذا توضيحاً مباشراً، لأن طريقة الإعلان عن هذه الوحدات مضللة.

الوحدة مصنّفة بـ ١٥ واط. وهذا هو الحد الحقيقي. والتيار الذي تحصل عليه يعتمد على جهد الخرج:

٥ فولت  ×  ٣ أمبير    = ١٥ واط
٩ فولت  ×  ١٫٦ أمبير  = ١٤٫٤ واط
١٢ فولت ×  ١٫٢ أمبير  = ١٤٫٤ واط

فعبارة "٥-٩-١٢ فولت ٣ أمبير" لا تعني ٣ أمبير عند ١٢ فولت. فعند ١٢ فولت تحصل على ١٫٢ أمبير — ربع التيار. وقيمة ٣ أمبير تخص نسخة ٥ فولت وحدها.

تحقق من القدرة التي يحتاجها جهازك فعلاً قبل الاختيار. فجهاز ١٢ فولت يسحب ٢ أمبير يحتاج ٢٤ واط، وهذه الوحدة لا تستطيع تغذيته مهما قال العنوان.

مهم: جهد الخرج محدد لكل نسخة

وهذا ثاني ما يجب ضبطه عند الطلب.

تُباع هذه الألواح كـ نسخ منفصلة بجهد ٥ و٩ و١٢ فولت. وجهد الخرج يُضبط على اللوحة بمقاومة تغذية راجعة في المصنع — وسترى علامات مثل R7=30K على بعض الألواح. وهو ليس مفتاحاً أو وصلة تغيّرها بعد الشراء في معظم النسخ.

حدد الجهد الذي تحتاجه عند الطلب، وتحقق أن اللوحة التي تستلمها تطابقه. فالبائعون كثيراً ما يذكرون الجهود الثلاثة في صفحة واحدة ويشحنون ما اختير — أو ما توفر في المخزون.

هناك وحدتان مختلفتان متشابهتان في الشكل

يستحق المعرفة، لأن إحداهما أقوى من الأخرى بستة أضعاف.

                    النسخة منخفضة القدرة     هذه الوحدة (١٥ واط)
القدرة المقنّنة        نحو ٥ واط              ١٥ واط (ذروة ٢٠)
خرج ٥ فولت           ١ أمبير                ٣ أمبير
خرج ٩ فولت           ٥٠٠ مللي أمبير          ١٫٦ أمبير
خرج ١٢ فولت          ٣٥٠ مللي أمبير          ١٫٢ أمبير

وكلتاهما تُباع كـ"وحدة طاقة غير منقطعة لبطارية ١٨٦٥٠"، وكلتاهما بمنفذ Type-C ومؤشر أحمر وأخضر، وتبدوان متشابهتين في الصور. ونسخة ١٥ واط فيها مشتت حراري ظاهر أو ملف وترانزستور أكبر.

فإن كنت تشتري لراوتر أو كاميرا، فتأكد أنك تحصل على لوحة ١٥ واط؛ فلوحة ٥ واط لن تؤدي المهمة.

أهم المزايا

• تحويل سلس — دون تأخير ودون فجوة ودون إعادة تشغيل؛ فلا يعلم الحمل أن التيار انقطع.

• تشحن وتغذّي في آن واحد — فأثناء التشغيل الطبيعي تمتلئ البطارية بينما يعمل الجهاز.

• خرج مرفوع الجهد — فخلية بجهد ٣٫٧ فولت تعطي خرجاً منظّماً بجهد ٥ أو ٩ أو ١٢ فولت.

• كفاءة ٩٦٪ بترانزستور ١٢ أمبير، فتضيع طاقة قليلة جداً كحرارة نسبة للقدرة المسلّمة.

• منظومة حماية كاملة — من الشحن الزائد والتفريغ الزائد والتيار الزائد والقصر والحرارة.

• دخل عبر Type-C أو الأطراف — استخدم شاحن هاتف أو وصّلها بمصدر ٥ فولت قائم.

• مؤشرات حالة واضحة — أحمر أثناء الشحن وأخضر عند الامتلاء.

• سحب ساكن منخفض — نحو ٢٥ مللي أمبير.

• صغيرة ورخيصة جداً مقارنة بما تفعله.

الاستخدامات

• دعم الراوتر والمودم خلال انقطاع التيار

• استمرارية كاميرات المراقبة وأجهزة التسجيل

• دعم أجهزة المتحكمات واللوحات التطويرية

• مسجّلات البيانات التي يجب ألا تفقد جلستها

• وحدات التحكم بالدخول والبوابات

• دعم أنظمة الإنذار والحساسات

• الأجهزة المحمولة ومعدات الاختبار

• بناء بطاريات محمولة بخرج منظّم

• محطات المراقبة البعيدة

• مراكز ووحدات التحكم المنزلي الذكي

• الأجهزة الطبية والمختبرية الصغيرة

زمن التشغيل الواقعي — احسبه قبل الشراء

هنا تنهار التوقعات عادة، فيستحق الأمر التحديد.

تحمل خلية ١٨٦٥٠ الجيدة نحو ٢٥٠٠ إلى ٣٥٠٠ مللي أمبير-ساعة بجهد ٣٫٧ فولت، أي نحو ٩ إلى ١٣ واط-ساعة من الطاقة.

وبكفاءة ٩٦٪، تكون أزمنة التشغيل التقريبية:

الحمل             القدرة    الزمن بخلية ٣٠٠٠ مللي أمبير-ساعة
حساس صغير         ١ واط     نحو ١٠ ساعات
جهاز متحكم        ٢ واط     نحو ٥ ساعات
راوتر             ٦ واط     نحو ساعة ونصف
كاميرا ١٢ فولت    ١٠ واط    نحو ساعة
الحمل الكامل      ١٥ واط    نحو ٤٠ دقيقة

وهذه خلية واحدة. ومعظم انقطاعات التيار في العراق أطول من ساعة.

وماذا تفعل حيال ذلك: الجواب الصريح أنك تحتاج سعة أكبر من خلية ١٨٦٥٠ واحدة لزمن تشغيل معتبر. والخيارات:

• خلايا على التوازي — فخليتان أو ثلاث على التوازي تضاعف زمن التشغيل بالتناسب. استخدم خلايا متطابقة بالشحنة نفسها، وافهم أنك تبني حزمة بطاريات بمخاطرها الخاصة.

• اقبل الدور. فلكثير من التطبيقات، تجاوز انقطاع قصير أو تحويل مولدة هو بالضبط المطلوب، وخلية واحدة تكفي لذلك.

• ولساعات من الدعم، تحتاج بطارية أكبر ونظام طاقة غير منقطع حقيقياً لا هذه الوحدة.

وكن صريحاً مع نفسك بشأن ما تحتاجه. فهذه الوحدة ممتازة في سدّ الفجوات القصيرة وتحويلات المولدة، لكنها ليست بديلاً عن نظام طاقة غير منقطع حقيقي في انقطاع طويل.

خاصيتان موثّقتان تستحقان المعرفة

هاتان من ملاحظات الشركات المصنّعة نفسها وستوفران وقت استكشاف أعطال حقيقياً.

١. الوحدة لا تتحول إلى البطارية عند قطع التيار.

كثير من شواحن الهواتف بجهد ٥ فولت فيها مكثّف خرج كبير يستمر بالتفريغ بعد نزع التيار. فينخفض جهد التغذية ببطء بدل أن يسقط بحدة، ولا تكشف الوحدة انقطاعاً نظيفاً للتيار — فلا تتحول إلى البطارية أبداً.

والحل: وصّل مقاومة ١ كيلو أوم على التوازي عبر أطراف دخل ٥ فولت. فهذا يفرّغ المكثّف بسرعة وينتج سقوط جهد نظيفاً تكشفه الوحدة بشكل صحيح. وتوثّق الشركات المصنّعة هذا صراحةً.

٢. الوحدة ميتة ولا تعطي خرجاً إطلاقاً.

إن دخلت اللوحة في وضع الحماية — من قصر أو جهد زائد أو بطارية مفرّغة بإفراط — فإنها تقفل على نفسها وتبقى مطفأة.

والحل: وصّل ٥ فولت بمدخل الشحن، فهذا يعيد ضبط الحماية ويعيد تفعيل الخرج.

ولا شيء من هذين عطلاً، لكن كليهما يبدو كلوحة ميتة لمن لا يعرفهما.

اختيار البطارية

لا تتضمن الوحدة خلية، وجودة الخلية تهم أكثر من أي شيء آخر في هذا النظام.

استخدم خلية ١٨٦٥٠ أصلية وجيدة. فخلايا Samsung و LG و Sony وPanasonic هي الخيارات الموثوقة. والسوق مليء بالمقلّدات التي تدّعي ٦٠٠٠ أو ٨٠٠٠ أو ٩٩٠٠ مللي أمبير-ساعة — ولا توجد خلية ١٨٦٥٠ تتجاوز نحو ٣٦٠٠ مللي أمبير-ساعة. فكل ما يدّعي أكثر مقلّد، والخلايا المقلّدة تعطي جزءاً بسيطاً من السعة المعلنة وتتقادم بسرعة.

محمية أم غير محمية؟ تتضمن الوحدة حماية من التفريغ والشحن الزائدين، فالخلية غير المحمية تعمل. أما الخلية المحمية فتضيف طبقة ثانية وهي الخيار الأأمن إن لم تكن واثقاً من جودة الوحدة.

وافحص الخلية قبل استخدامها. فالخلية التي بقيت في درج سنوات، أو التي تصلك بجهد منخفض جداً، قد تكون تالفة.

السلامة — خلايا الليثيوم في حرارة العراق

يستحق هذا انتباهاً حقيقياً، لأن الخطر هنا أعلى منه في مناخ معتدل.

الحرارة هي العدو الأول لخلايا الليثيوم. فالحرارة العالية تسرّع التقادم وتقلل السعة بشكل دائم، وفي أقصى الحالات تسبب انفلاتاً حرارياً — حريقاً لا يمكن إطفاؤه بالوسائل المعتادة.

وقواعد تهم هنا:

• لا تترك جهازاً ببطارية في سيارة متوقفة أبداً. فداخل السيارة في صيف بغداد يتجاوز بكثير الحد الآمن لأي خلية ليثيوم. وهذه أشيع طريقة لإتلاف الخلايا وأشيع سبب للحرائق.

• لا تركّبها في صندوق محكم تحت الشمس المباشرة — كصندوق على سطح أو نافذة جنوبية أو خزانة بلا تهوية.

• هوّ موضع التركيب. فالوحدة نفسها تسخن عند الحمل الكامل، ويجب ألا تكون البطارية ملاصقة لها في هواء راكد.

• لا تشحن أبداً خلية منتفخة أو مهشّمة أو تالفة. تخلّص منها.

• راعِ القطبية. فعكس خلية ١٨٦٥٠ قد يتلف الوحدة والخلية.

• لا تترك جهازاً يُشحن بلا مراقبة على سطح قابل للاشتعال — لا على سجادة ولا على سرير ولا في كومة أوراق.

• استخدم مصدر ٥ فولت جيداً. فالشاحن المتعطل قد يدفع جهداً خاطئاً إلى الوحدة.

وللمعدات المركّبة بشكل دائم، ركّب الوحدة والبطارية في موضع مهوّى بعيداً عن الشمس المباشرة، وافحص الخلية كل بضعة أشهر بحثاً عن انتفاخ.

التوصيل والإعداد

الدخل    : ٥ فولت عبر Type-C أو USB أو الأطراف
البطارية : خلية ١٨٦٥٠ في الحامل أو ملحومة بنقاط البطارية
الخرج    : الطرفان الموجب والسالب إلى جهازك

ونقطة حاسمة بشأن مصدر الدخل: يجب أن يعطي مصدر الشحن تياراً أكبر مما يسحبه حملك، وإلا لن تُشحن البطارية أبداً — وتحت حمل ثقيل ستُفرَّغ ببطء حتى مع وجود التيار.

مثال: جهاز ١٢ فولت يسحب ١ أمبير يأخذ نحو ١٤ واط من الوحدة. وعند دخل ٥ فولت يعني ذلك نحو ٣ أمبير من تيار الدخل قبل الخسائر. فشاحن هاتف بتيار ٢ أمبير لن يكفي. اختر مصدر الدخل للحمل مع الشحن لا للحمل وحده.

ولا تتجاوز ٥ فولت على الدخل. فهذه اللوحة لدخل ٥ فولت فقط، وتغذيتها بـ ١٢ فولت ستتلفها.
