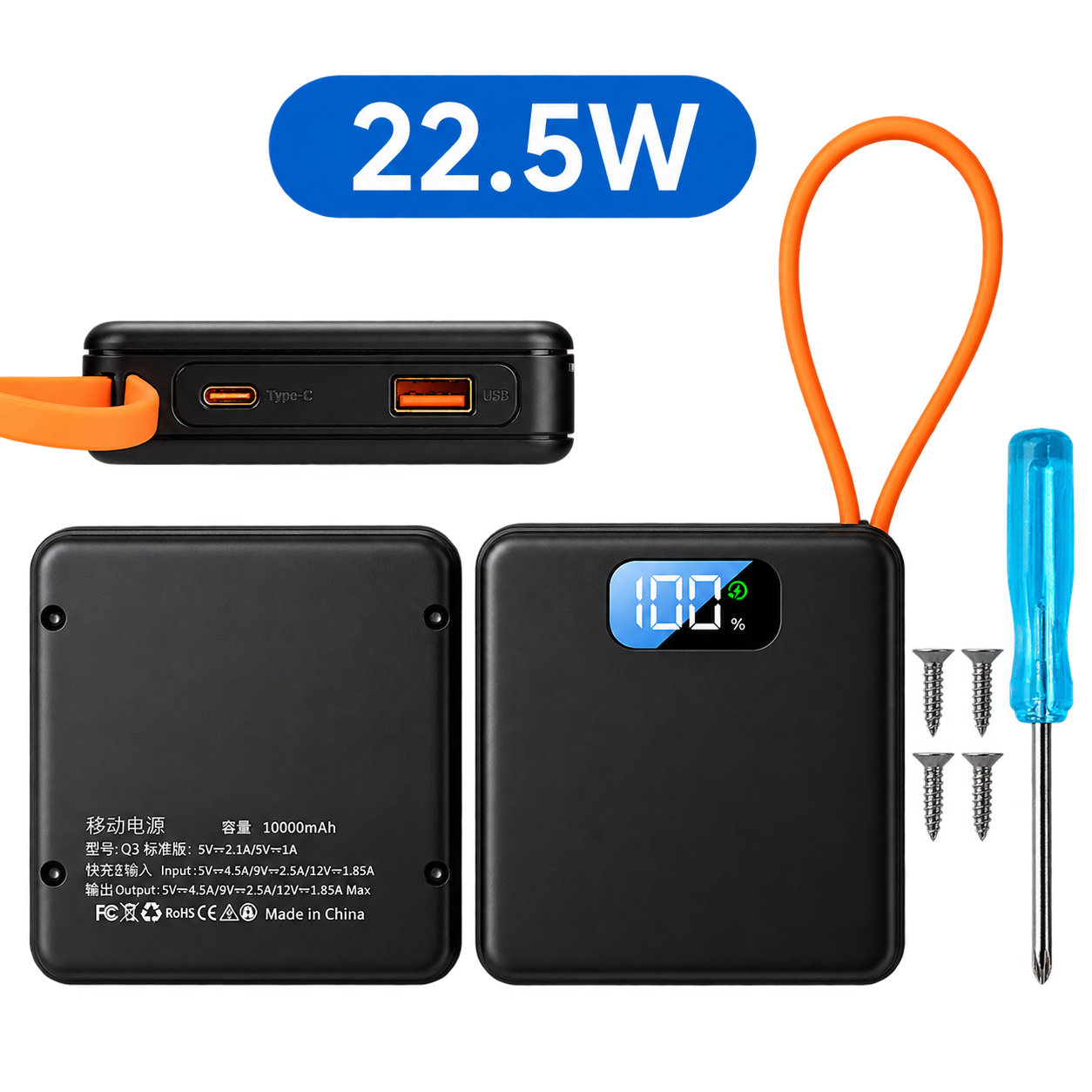

بطارية محمولة تبنيها بنفسك. ضع ثلاث خلايا ١٨٦٥٠ في الفتحات وأغلق الغطاء، فيكون لديك شاحن محمول عامل بشاشة رقمية وخرج شحن سريع.

ولا شيء يُلحَم. فتماسات زنبركية تمسك الخلايا، واللوحة الإلكترونية مبنية في العلبة أصلاً. والتجميع مسألة إدخال ثلاث خلايا بالاتجاه الصحيح.

والمقصود أنها قابلة لإعادة البناء. فالبطارية المحمولة المغلقة تصبح عديمة النفع حين تتقادم خلاياها، أما هذه فتقبل خلايا جديدة خلال دقيقة. وإن كان لديك خلايا ١٨٦٥٠ من حزم حواسيب قديمة أو عدد كهربائية أو كشافات، فهذه تحوّلها إلى شيء مفيد. وحين تتدهور الخلايا بعد سنتين، تستبدلها بدل استبدال الجهاز كله.

ونسخة ٢٢٫٥ واط تدعم بروتوكولات الشحن السريع — ومنها PD و QC و SCP — فتشحن هاتفاً حديثاً بمعدل مفيد لا بالتنقيط. وشاشة رقمية تعرض النسبة المتبقية، ومنفذ USB-C للدخل إلى جانب المخارج.

المواصفات

النوع                   : علبة بطارية محمولة للتجميع دون لحام
فتحات البطاريات          : ٣ × ١٨٦٥٠ (الخلايا غير مرفقة)
نوع الخلايا المطلوب       : ١٨٦٥٠ مسطّحة الرأس وغير محمية بطول ٦٥ ملم
                         والخلايا ذات الرأس البارز والمحمية لا تدخل عادة

قدرة الخرج              : ٢٢٫٥ واط كحد أقصى (نسخة الشحن السريع)
                         ٥ فولت ٢ أمبير (النسخة القياسية ١٠ واط)
بروتوكولات الشحن السريع   : PD و QC و SCP وغيرها - تختلف حسب اللوحة
المخارج                 : USB-A و USB-C (العدد يختلف)
المداخل                 : USB-C وغالباً Micro-USB أيضاً
الشاشة                  : عرض رقمي للنسبة المئوية
أنواع الخلايا المدعومة    : ٤٫٢ فولت (وبعض اللوحات تدعم جهوداً أعلى)
مادة العلبة             : بلاستيك ABS
الأبعاد                 : تختلف - نحو ١٠٠ × ٧٥ × ٢٥ ملم لنسخة ثلاث خلايا

الحمايات                : من الشحن الزائد والتفريغ الزائد
                         والتيار الزائد والقصر (مدمجة في اللوحة)
المرفق                  : العلبة واللوحة فقط

أهم المزايا

• دون لحام — فتماسات زنبركية تمسك الخلايا، والتجميع يأخذ دقيقة.

• قابلة لإعادة البناء — فتستبدل الخلايا حين تتقادم بدل التخلص من البطارية المحمولة كلها.

• تستخدم خلايا قد تملكها أصلاً — من حزم حواسيب أو كشافات أو بطاريات عدد.

• شحن سريع بقدرة ٢٢٫٥ واط بدعم واسع للبروتوكولات، فتشحن الهواتف الحديثة بسرعة لا ببطء.

• شاشة رقمية بالنسبة المئوية بدل أربعة مؤشرات مبهمة.

• دخل USB-C — فتشحنها بالكابل نفسه الذي تشحن به هاتفك.

• عدة مخارج — عادة USB-A و USB-C، فتشحن جهازين معاً.

• دوائر حماية مدمجة — من الشحن الزائد والتفريغ الزائد والتيار الزائد والقصر.

• رخيصة مقارنة ببطارية محمولة تجارية بسعة مكافئة.

الاستخدامات

• شحن الهواتف والأجهزة اللوحية أثناء التنقل

• إعادة استخدام خلايا ١٨٦٥٠ المستخرجة

• العمل الميداني وزيارات المواقع

• السفر والطاقة الطارئة

• التخييم والاستخدام الخارجي

• تغذية مشاريع ٥ فولت ولوحات التطوير

• تغذية محمولة للمعدات العاملة بمنفذ USB

• تدريس مفاهيم البطاريات والطاقة

• الطاقة الاحتياطية أثناء انقطاع التيار

تحقق من النسخة التي تشتريها

تُباع لوحتان بصور وعناوين شبه متطابقة، والفرق كبير.

                      النسخة القياسية       نسخة الشحن السريع
الخرج                 ٥ فولت ٢ أمبير        ٢٢٫٥ واط
البروتوكولات           لا يوجد              PD و QC و SCP وغيرها
الدخل                 ٥ فولت ٢ أمبير        USB-C سريع
السعر                 أقل                  أعلى

فنسخة العشرة واط ستشحن هاتفاً ببطء. أما نسخة ٢٢٫٥ واط فتشحن بمعدل حديث.

وكثير من الإعلانات تُظهر الرقمين — "١٠ واط ٢٢٫٥ واط" — على صورة المنتج نفسها، لأن المصنّع ينتج الاثنتين ويستخدم صورة واحدة. فتأكد من اللوحة الموجودة فعلاً في العلبة التي تشتريها.

البطاريات غير مرفقة — واختيار الخلايا يحدد كل شيء

تصل العلبة فارغة. وما تضعه فيها يحدد ما إذا كنت ستحصل على بطارية محمولة جيدة أم رديئة.

تحتاج خلايا ١٨٦٥٠ مسطّحة الرأس وغير محمية بطول ٦٥ ملم.

ولماذا مسطّحة وغير محمية:

• الخلايا ذات الرأس البارز أطول بمليمترين وغالباً لا تدخل في التماسات الزنبركية

• والخلايا المحمية فيها لوحة حماية صغيرة في قاعدتها فيصبح طولها ٦٨ إلى ٧٠ ملم — أطول من معظم هذه العلب

• ولوحة العلبة نفسها توفّر الحماية، فحماية الخلية زائدة عن الحاجة هنا

وواقع السعة — احسب:

٣ خلايا × ٣٠٠٠ مللي أمبير-ساعة = ٩٠٠٠ عند ٣٫٧ فولت = ٣٣٫٣ واط-ساعة

لكن هاتفك يُشحن بـ ٥ فولت. وبعد الرفع بكفاءة نحو ٨٥ إلى ٩٠٪:

٣٣٫٣ × ٠٫٨٧ ÷ ٥ = نحو ٥٨٠٠ مللي أمبير-ساعة من الخرج القابل للاستخدام

فحزمة "٩٠٠٠ مللي أمبير-ساعة" تسلّم نحو ٥٨٠٠ إلى هاتفك. وهذا ليس عيباً بل هو كيف تعمل كل بطارية محمولة بما فيها العلامات التجارية. فالبطاريات التجارية تذكر سعة الخلايا لا السعة المسلّمة لهذا السبب بالضبط.

والخلايا المقلّدة هي المشكلة الحقيقية. فالسوق مليء بخلايا ١٨٦٥٠ تدّعي ٦٠٠٠ أو ٩٩٠٠ أو ١٢٠٠٠ مللي أمبير-ساعة. ولا توجد خلية ١٨٦٥٠ أصلية تتجاوز نحو ٣٦٠٠. فكل ما فوق ذلك مقلّد، والخلايا المقلّدة تسلّم عادة ٨٠٠ إلى ١٥٠٠ — أي أن حزمة "٩٩٠٠ × ٣" تعطيك أقل من شحنة هاتف واحدة.

اشترِ خلايا أصلية: Samsung و LG و Sony و Panasonic. وتوقع ٢٥٠٠ إلى ٣٥٠٠. وكل ما هو أرخص وأكبر رقماً ليس ما يدّعيه.

حاسم: طابق الخلايا قبل إدخالها

هذه نقطة السلامة التي تغفلها معظم أدلة البطاريات المحمولة، وهي تهم.

فالخلايا الثلاث تقع على التوازي. وحين توصّل خلايا على التوازي، يسبب أي فارق جهد بينها تدفق تيار من الأعلى إلى الأدنى — فوراً وبلا شيء يحدّه سوى مقاومتها الداخلية.

فخلية ممتلئة عند ٤٫٢ فولت موصولة بالتوازي مع فارغة عند ٣٫٠ فولت قد تدفع عشرات الأمبيرات عبر كلتيهما. وهذا يسخّنهما بسرعة وقد يتلفهما أو يشعلهما.

وقبل إدخال الخلايا:

١. قس جهد كل خلية بجهاز قياس
٢. ينبغي أن تكون ضمن نحو ٠٫٠٥ فولت من بعضها
٣. وإن لم تكن، فاشحنها أو فرّغها منفردة في شاحن ١٨٦٥٠ مناسب حتى تتطابق
٤. وعندها فقط أدخلها

وطابقها أيضاً في السعة والحالة:

• العلامة نفسها والموديل نفسه ويفضّل الدفعة نفسها

• وعمر ودورات متقاربة — فخلط خلية جديدة بأخرى منهكة يعني أن المنهكة تحدّ كل شيء وتُجهَد

• ولا تخلط خلايا مستخرجة مجهولة التاريخ ما لم تختبر سعتها

• وارفض أي خلية منتفخة أو مهشّمة أو مسرّبة أو صدئة أو تقرأ دون نحو ٢٫٥ فولت

وإن كنت تستخدم خلايا حواسيب مستخرجة، فاختبر سعة كل واحدة فعلياً بجهاز فحص أولاً. فالخلايا من الحزمة القديمة نفسها تكون متفاوتة بشدة عادة بحلول وقت فشل الحزمة.

الشحن السريع يعني حرارة — وهذا يهم هنا

مرور ٢٢٫٥ واط عبر علبة بلاستيكية صغيرة قدر معتبر، والحرارة يجب أن تذهب إلى مكان ما.

ومن أين تأتي:

• المحوّل الرافع الذي يرفع ٣٫٧ فولت إلى ٥ أو ٩

• والخلايا نفسها التي تدفأ تحت التفريغ العالي

• ودائرة الشحن حين تُشحن الحزمة بسرعة

وفي الظروف العراقية يتراكب هذا بشكل سيئ:

• فخلايا الليثيوم لا ينبغي شحنها فوق نحو ٤٥ درجة. وفي يوم حار، تقترب الحرارة المحيطة وحدها من ذلك قبل أن تضيف الدائرة شيئاً.

• والعلبة البلاستيكية المغلقة تحبس الحرارة. فلا تهوية ولا مشتت.

• لا تتركها في سيارة متوقفة أبداً. فداخل السيارة في صيف بغداد يتجاوز بكثير أي حرارة ليثيوم آمنة، وهذه أشيع طريقة لإتلاف الخلايا وبدء الحرائق.

وقواعد عملية:

• لا تشحنها سريعاً تحت الشمس المباشرة ولا في سيارة حارة

• استخدم الدخل الأبطأ إن كانت الحزمة دافئة أصلاً

• وإن صارت ساخنة بشكل غير مريح أثناء الشحن أو الاستخدام، فتوقف ودعها تبرد

• ولا تشحنها تحت وسادة ولا في حقيبة ولا مغطاة

• وخزّنها بشحنة ٥٠ إلى ٦٠٪ إن لم تُستخدم مدة، في مكان بارد

• وافحص الخلايا بحثاً عن انتفاخ كل بضعة أشهر

التماسات الزنبركية هي نقطة الضعف

التجميع دون لحام مريح وله كلفة.

فالوصلة الملحومة أو الملحومة بالنقطة مقاومتها تكاد تكون صفراً. أما التماس الزنبركي فلا. وعند التيارات التي يسحبها خرج ٢٢٫٥ واط من خلايا ٣٫٧ فولت — نحو ٦ إلى ٧ أمبير — تنتج مقاومة التماس حرارة بالضبط حيث لا تريدها.

وماذا يعني ذلك:

• أبقِ التماسات نظيفة. فالأكسدة تزيد المقاومة. ومسحة بكحول الأيزوبروبيل على أطراف الخلايا والتماسات تساعد.

• وتأكد من استقرار الخلايا بالكامل. فالخلية غير الملامسة جيداً ستسبب تشغيلاً متقطعاً.

• وتوقع بعض الخسائر. فالحزمة دون لحام لن تضاهي الملحومة جيداً في الكفاءة.

• والاهتزاز قد يقطع التماس. فهذا ليس التصميم المناسب لشيء سيُهزّ باستمرار.

• وتحقق من القطبية بعناية. فالعلبة تحمل علامتي الموجب والسالب عند كل فتحة، وإدخال خلية بالعكس قد يتلف اللوحة.

قواعد السفر الجوي

تستحق المعرفة إن كان زبائنك يسافرون.

يجب أن تكون البطاريات المحمولة في حقيبة اليد لا في الحقيبة المشحونة أبداً. وهذه سياسة شبه عالمية لشركات الطيران.

وحدود السعة:

• دون ١٠٠ واط-ساعة — مسموحة عموماً دون موافقة

• من ١٠٠ إلى ١٦٠ — تحتاج موافقة شركة الطيران عادة

• وفوق ١٦٠ — ممنوعة عادة

وحزمة ثلاث خلايا نحو ٣٣ واط-ساعة، أي ضمن الحدود بأريحية.

لكن بطارية محمولة مصنّعة يدوياً بلا وسم سعة قد تُرفض من موظفي الأمن الذين لا يستطيعون التحقق منها. وكتابة السعة على العلبة — "٣٣ واط-ساعة" — احتياط منطقي، وبعض شركات الطيران تشترط وسماً ظاهراً.

ملاحظات عملية

• الشاشة تقريبية. فقراءات النسبة في هذه اللوحات الرخيصة تقديرات من الجهد لا عدّ للشحنة. توقعها صحيحة تقريباً لا دقيقة.

• اشحنها بالكامل قبل أول استخدام وتحقق أن الخلايا الثلاث انتهت إلى جهود متقاربة.

• ولن تشحن حاسوباً محمولاً. فـ ٢٢٫٥ واط مجال الهواتف والأجهزة اللوحية لا شحن الحواسيب.

• وجهد الخرج يعتمد على البروتوكول المتفاوض عليه مع الجهاز الموصول — ٥ أو ٩ أو ١٢ فولت في نسخة الشحن السريع.

• ولتغذية مشاريع الإلكترونيات، تحقق من الجهد الذي تخرجه فعلاً. فالجهاز الذي لا يتفاوض سيحصل على ٥ فولت عادة.

• واحتفظ بأداة الإخراج إن كانت مرفقة — فإخراج الخلايا من تماسات زنبركية ضيقة بدونها مزعج.

أسئلة شائعة

هل البطاريات مرفقة؟ لا. تحتاج ثلاث خلايا ١٨٦٥٠ مسطّحة الرأس وغير محمية.

أي خلايا تدخل؟ مسطّحة الرأس وغير محمية بطول ٦٥ ملم. فذات الرأس البارز والمحمية أطول عادة.

هل أخلط خلايا مختلفة؟ غير مستحسن بشدة. يجب أن تكون متطابقة في الجهد قبل الإدخال، ويفضّل العلامة والموديل والعمر نفسه.

هل أفحص الجهد قبل الإدخال؟ نعم. فتوازي خلايا بجهود مختلفة يسبب تدفق تيار كبير بينها. طابقها ضمن ٠٫٠٥ فولت.

كم سعة سأحصل عليها؟ ثلاث خلايا بسعة ٣٠٠٠ تعطي نحو ٥٨٠٠ مللي أمبير-ساعة من الخرج القابل للاستخدام بعد خسائر التحويل.

هل خلايا ٩٩٠٠ حقيقية؟ لا. فلا توجد خلية ١٨٦٥٠ أصلية تتجاوز نحو ٣٦٠٠.

هل هذه نسخة ١٠ أم ٢٢٫٥ واط؟ تأكد من البائع — فالاثنتان موجودتان بصور شبه متطابقة.

هل تشحن حاسوباً محمولاً؟ لا. فـ ٢٢٫٥ واط للهواتف والأجهزة اللوحية.

هل آخذها في الطائرة؟ في حقيبة اليد فقط لا في المشحونة أبداً. واكتب السعة على العلبة — نحو ٣٣ واط-ساعة لثلاث خلايا.

هل فيها حماية؟ نعم — من الشحن الزائد والتفريغ الزائد والتيار الزائد والقصر، مدمجة في اللوحة.

لماذا تدفأ؟ فالشحن السريع يولّد حرارة في علبة بلاستيكية مغلقة. وإن صارت ساخنة بشكل غير مريح فتوقف ودعها تبرد.

هل أغذّي لوحة تطوير منها؟ نعم من خرج ٥ فولت. مع ملاحظة أن بعض البطاريات المحمولة تنطفئ عند سحب تيار منخفض جداً.
