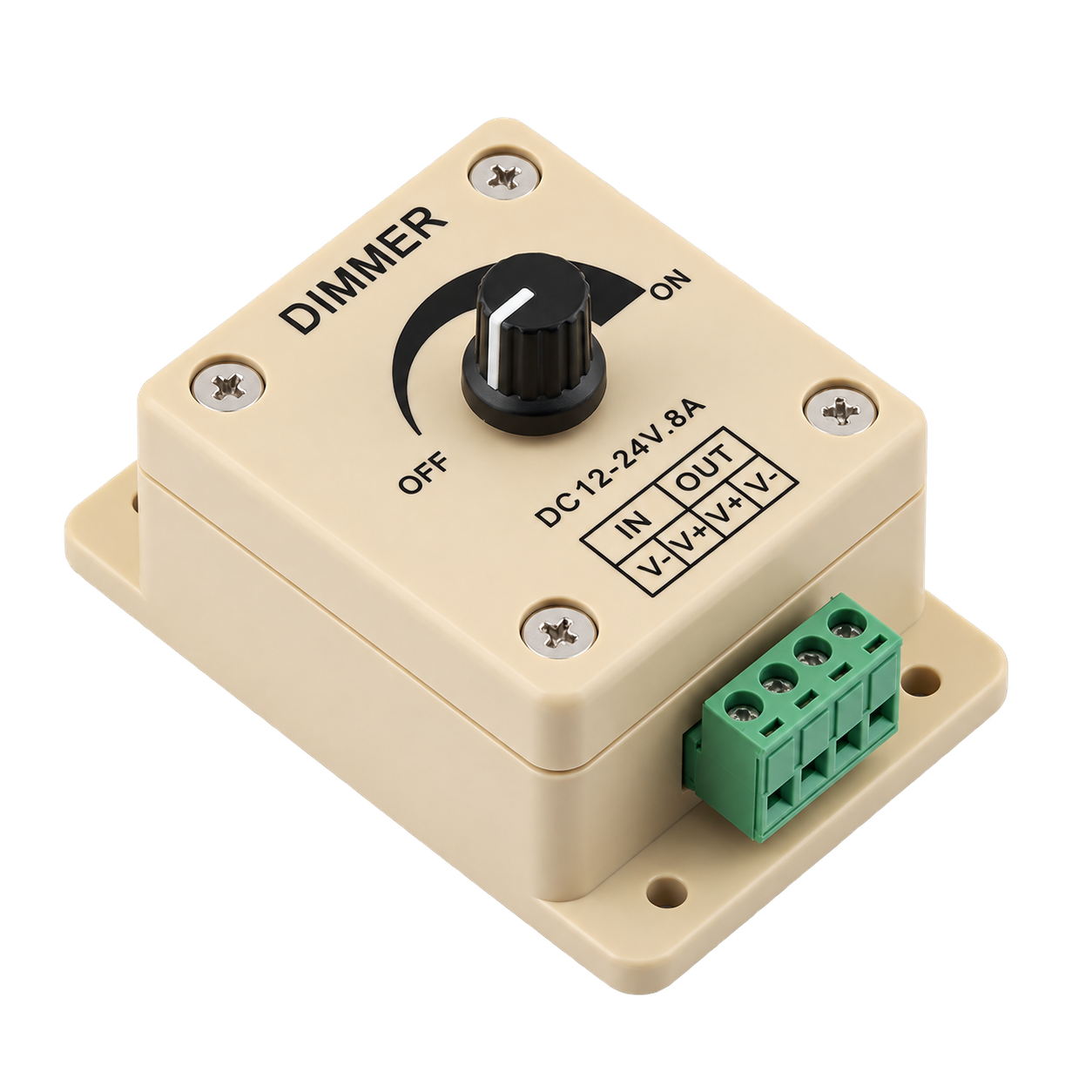

مقبض تديره لضبط سطوع شريط الليد. دون تطبيق ولا ريموت ولا اقتران ولا بطاريات تستبدلها — مجرد مفتاح دوّار ينتقل من الإطفاء إلى الكامل ويبقى حيث تتركه.

وهو يعمل بـ تعديل عرض النبضة: فيبدّل الشريط تشغيلاً وإطفاءً مئات المرات في الثانية ويغيّر مدة بقائه مضاءً. فتعمل المصابيح دائماً بجهدها الصحيح، ويبقى اللون ثابتاً أثناء الخفت — بخلاف تخفيض الجهد الذي يزيح اللون وقد يوقف الشريط تماماً.

ومصنّف لـ ١٢ إلى ٢٤ فولت بتيار حتى ٨ أمبير، أي ٩٦ واط عند ١٢ فولت أو ١٩٢ واط عند ٢٤ فولت. وهذا يغطي امتداداً طويلاً من الشريط — أكثر مما تحتاجه معظم التركيبات.

والتوصيل بأربعة أطراف لولبية: دخل الطاقة وخرج الشريط. دون لحام ودون ضبط. وأدر المقبض عكس عقارب الساعة بالكامل فينقر إلى وضع الإطفاء.

المواصفات

جهد التشغيل             : من ١٢ إلى ٢٤ فولت مستمر
أقصى تيار               : ٨ أمبير مستمر
أقصى قدرة              : ٩٦ واط عند ١٢ فولت
                         ١٩٢ واط عند ٢٤ فولت
طريقة التحكم            : تعديل عرض النبضة
مدى الخفت               : من صفر إلى ١٠٠٪، متدرج بسلاسة
التحكم                  : مقبض دوّار بوضع نقر للإطفاء
عدد القنوات             : ١ (لون واحد فقط)
الأطراف                 : كتلة أطراف لولبية بأربعة أطراف
حرارة التشغيل            : من -٢٠ إلى +٦٠ درجة مئوية
الغلاف                  : بلاستيكي للتثبيت على السطح
الأبعاد                 : نحو ٨٩ × ٥٩ × ٣٥ ملم
الوزن                   : نحو ٨٠ غراماً
الإحكام                 : لا يوجد - للأماكن الداخلية الجافة فقط

أهم المزايا

• خفت متدرج بسلاسة من صفر إلى ١٠٠٪ — فتضبط السطوع الذي تريده بالضبط لا مستوى من خمسة مستويات جاهزة.

• تعديل عرض النبضة بدل تخفيض الجهد — فتبقى درجة حرارة اللون ثابتة عبر مدى الخفت كله.

• نقرة إطفاء في المقبض — أدره عكس عقارب الساعة بالكامل فينطفئ، دون حاجة لمفتاح منفصل.

• يتعامل مع ٨ أمبير — ٩٦ واط عند ١٢ فولت و١٩٢ عند ٢٤، وهو أكثر بأريحية مما تحتاجه غرفة نموذجية.

• أطراف لولبية دون لحام — فمفك صغير ومقشّرة أسلاك كل ما تحتاجه.

• دون ريموت ولا تطبيق ولا اقتران — فلا شيء تفقده ولا شيء يتعطل ولا شيء تضبطه.

• يعمل بـ ١٢ و٢٤ فولت — فالوحدة نفسها تغطي جهدي الشرائط الشائعين.

• علبة للتثبيت على السطح — تُثبّت ببراغي على جدار أو خزانة أو لوحة.

الاستخدامات

• إنارة المطبخ تحت الخزائن

• إنارة الكورنيش والسقف

• إنارة الرفوف وواجهات العرض

• إنارة طاولة العمل والمهام

• إنارة غرف النوم والقراءة

• لوحات إنارة التصوير والفيديو

• إنارة السيارات والكرفانات والقوارب الداخلية

• إنارة المحلات وواجهات العرض

• إنارة أغلفة الطابعات والمعدات

• إنارة المرايا وطاولات الزينة

• أي حمل ليد أحادي اللون بجهد ١٢ أو ٢٤ فولت

لون واحد فقط — تحقق من شريطك أولاً

هذا هو الخطأ الذي يجب منعه قبل وقوعه.

فهذا مخفّت بقناة واحدة. يتحكم بالسطوع ولا شيء غيره.

ويعمل مع: الشرائط أحادية اللون — أبيض دافئ أو بارد أو نهاري، أو لون واحد كالأزرق أو الأحمر. ولهذه سلكان: موجب وسالب.

ولا يعمل مع:

• شرائط RGB (أربعة أسلاك) — تحتاج وحدة تحكم بثلاث قنوات

• شرائط RGBW (خمسة أسلاك) — تحتاج وحدة بأربع قنوات

• الشرائط القابلة للعنونة — مثل WS2812B و SK6812 وما يُسمى شرائط البكسل. فلهذه خط بيانات وشريحة تحكم في كل مصباح. وتوصيل طاقة مقطّعة بها سيجعلها ترتجف أو تتصرف عشوائياً أو لا تعمل إطلاقاً.

• الشرائط ثنائية البياض (ثلاثة أسلاك) — تحتاج وحدة بقناتين لمزج الدافئ والبارد

وكيف تعرف: عدّ الأسلاك. فسلكان يعنيان لوناً واحداً وهذا المخفّت صحيح، وأكثر من سلكين يعني أنك تحتاج وحدة تحكم مختلفة.

لماذا تعديل عرض النبضة لا تخفيض الجهد

يستحق الفهم، لأن المقاربة الخاطئة تعطي نتائج سيئة.

فتخفيض الجهد يبدو بديهياً — جهد أقل وضوء أقل. لكن شريط الليد فيه مقاومات ثابتة مقاسة لـ ١٢ فولت. فبخفض الجهد ينخفض التيار أسرع من التناسب، ويزيح اللون بوضوح نحو الدافئ الموحل، ودون نحو ٩ فولت يتوقف الشريط عن الإضاءة تماماً. فتحصل على مدى خفت ضيق وقبيح.

أما تعديل عرض النبضة فيُبقي الجهد الكامل لكنه يبدّله تشغيلاً وإطفاءً بسرعة. فعند دورة عمل ٥٠٪ تعمل المصابيح بسطوعها الكامل نصف الوقت، وعينك تحسبها متوسطاً فتراها نصف سطوع. فترى المصابيح جهدها الصحيح دائماً، وبالتالي:

• يبقى اللون ثابتاً من ١٪ إلى ١٠٠٪

• المدى كله قابل للاستخدام — من شبه مطفأ فعلاً إلى كامل

• تبقى الكفاءة عالية — فالوحدة تبدّل بدل أن تبدّد

والتحفظ الوحيد يخص الكاميرات. فمغلاق الكاميرا يعاين بمعدله الخاص، وحين يتداخل ذلك مع تردد التبديل قد تحصل على تخطيط أو ارتجاف في اللقطات. وعينك لن تراه، لكن تصوير الحركة البطيئة بالهاتف قد يراه. فلإنارة الفيديو تحديداً، اختبر قبل الالتزام.

حساب حملك

يبدو ٨ أمبير سخياً، وهو كذلك عادة، لكن الفحص يستحق.

وقدرة شريط الليد تُذكر لكل متر. والأرقام الشائعة:

نوع الشريط              القدرة لكل متر      التيار عند ١٢ فولت
3528 بـ ٦٠ مصباحاً      نحو ٤٫٨ واط        ٠٫٤ أمبير
5050 بـ ٣٠ مصباحاً      نحو ٧٫٢ واط        ٠٫٦ أمبير
5050 بـ ٦٠ مصباحاً      نحو ١٤٫٤ واط       ١٫٢ أمبير
2835 بـ ١٢٠ مصباحاً     نحو ٩٫٦ واط        ٠٫٨ أمبير
شريط COB               نحو ١٠-١٥ واط      ٠٫٨-١٫٢٥ أمبير

وعند ٨ أمبير و١٢ فولت (٩٦ واط) تستطيع تشغيل نحو ٦٫٥ أمتار من شريط 5050 بستين مصباحاً، أو ٢٠ متراً من شريط 3528.

وعند ٢٤ فولت (١٩٢ واط) يحمل التيار نفسه ضعف القدرة، وهذا بالضبط سبب استخدام شرائط ٢٤ فولت للامتدادات الطويلة.

وأمران تتذكرهما:

حد المخفّت وحد مصدر التغذية منفصلان. فإن كان مصدرك ٥ أمبير، فتصنيف المخفّت بـ ٨ لا يساعد — فالمصدر هو القيد.

وخفّض للحرارة المحيطة في العراق. فتصنيف ٨ أمبير يفترض تبريداً معقولاً. وفي غرفة بحرارة ٤٥ أو داخل خزانة مغلقة، اعتبر ٦ أمبير حداً أقصى أأمن للعمل. فالغلاف بلاستيكي بلا مشتت، و٨ أمبير من التبديل المستمر تنتج حرارة حقيقية بداخله.

التوصيل

موجب المصدر   ->  موجب الدخل
سالب المصدر   ->  سالب الدخل

موجب الشريط   ->  موجب الخرج
سالب الشريط   ->  سالب الخرج

والقطبية تهم. فشرائط الليد مستقطبة ولن تضيء إن عُكست. وهي لا تتلف بذلك عادة، لكن تحقق قبل أن تستنتج أن المخفّت تالف.

اشدد الأطراف جيداً. فالبرغي المرتخي عند عدة أمبيرات يولّد حرارة، والحرارة عند وصلة هي كيف تبدأ الحرائق. اسحب كل سلك برفق بعد الشد.

استخدم سلكاً كافياً. فعند ٨ أمبير تريد مقطع ١٫٠ ملم² على الأقل ويفضّل ١٫٥ لأي امتداد طويل. فالسلك الرفيع يُسقط الجهد ويسخن.

استخدم أطرافاً معدنية للأسلاك المجدولة إن توفرت، فالخيوط السائبة عند طرف لولبي قد تقصر مع الطرف المجاور.

مشاكل شائعة وماذا تعني

الشريط يرتجف عند السطوع المنخفض. غالباً بسبب مصدر التغذية لا المخفّت. فالمصادر الرخيصة تتصرف بشكل رديء عند الحمل المنخفض. وتحقق أيضاً من الأطراف المرتخية.

يوجد صوت طنين أو صفير. عادة من مصدر التغذية استجابةً للتبديل، لا من المخفّت نفسه. ومصدر أفضل جودة يعالجه عادة. وبعض الشرائط تنتج صوتاً خافتاً من مكوّناتها أيضاً.

الطرف البعيد من الشريط أخفت من القريب. هذا سقوط جهد على طول الشريط لا مشكلة في المخفّت. غذِّ الشريط من طرفيه، أو استخدم سلك تغذية أسمك.

المخفّت يسخن. إما أنك قرب حد ٨ أمبير أو أن طرفاً مرتخٍ. قس التيار وافحص كل وصلة. فالدفء طبيعي، أما السخونة التي تمنعك من وضع إصبعك فليست كذلك.

لا شيء يضيء إطلاقاً. تحقق من القطبية ومن خرج المصدر ومن أن المقبض ليس في وضع الإطفاء، وافحص الشريط نفسه بتوصيله مباشرة بالمصدر لحظة.

للأماكن الداخلية الجافة فقط

الغلاف غير محكم. فلا تصنيف حماية له ولا حشوات، وأطرافه اللولبية مكشوفة للهواء.

لا تركّبه:

• في الخارج أو حيث يصله المطر

• في حمام يمكن أن يُرشّ فيه

• في مطبخ فوق موقد أو حوض مباشرة

• في قبو رطب أو مساحة رطبة بلا تهوية

• حيث يتراكم الغبار بكثافة

وللتركيبات الخارجية، ركّب المخفّت داخل علبة وصل محكمة بمداخل كابلات، أو استخدم وحدة تحكم بتصنيف حماية خاص بها.

وللشريط نفسه في الخارج، استخدم شريطاً بتصنيف حماية IP65 أو IP67 — مع ملاحظة أن المخفّت يبقى بحاجة للحماية حتى لو لم يحتجها الشريط.

ملاحظات عملية

• ركّبه حيث تصل إليه فعلاً. فبخلاف الريموت، هذا يحتاج أن يكون في المتناول. وداخل خزانة مغلقة موضع خاطئ.

• موضع المقبض يخبرك بالضبط الحالي بنظرة واحدة، وهو ما لا يفعله مخفّت بريموت.

• عدة شرائط تتقاسم مخفّتاً واحداً إن وُصلت على التوازي وبقي التيار الإجمالي دون الحد. وستخفت كلها معاً.

• ولمناطق منفصلة، استخدم مخفّتاً لكل منطقة.

• وهو ليس متحكماً بسرعة المحركات. فهو محسّن لأحمال الليد، وقيادة حمل حثي كمحرك دون ثنائي حماية قد تتلفه.

• وليس لجهد الشبكة. فهذا جهاز تيار مستمر منخفض الجهد، وتوصيله بـ ٢٢٠ فولت سيتلفه فوراً وهو خطر.

• هوّه عند الأحمال العالية. لا تدفنه في عزل أو صندوق محكم.

أسئلة شائعة

هل يعمل مع شرائط RGB؟ لا. لون واحد فقط — أي الشرائط ذات السلكين. وشرائط RGB تحتاج وحدة بثلاث قنوات.

هل يعمل مع الشرائط القابلة للعنونة؟ لا. فشرائط WS2812B وما شابهها تحتاج إشارة بيانات، والطاقة المقطّعة ستجعلها تسيء التصرف.

كم متراً من الشريط يشغّل؟ نحو ٦٫٥ أمتار من شريط 5050 بستين مصباحاً عند ١٢ فولت، أو ضعف القدرة عند ٢٤. تحقق من واطات شريطك لكل متر.

هل أستخدمه مع شرائط ٥ فولت؟ لا. فمدى التشغيل من ١٢ إلى ٢٤ فولت.

هل أخفّت به مصابيح الشبكة؟ إطلاقاً لا. فهذا متحكم تيار مستمر منخفض الجهد، وتوصيله بالشبكة يتلفه وهو خطر.

هل يحتاج مفتاحاً منفصلاً؟ لا. فالمقبض ينقر إلى الإطفاء عند إدارته عكس عقارب الساعة بالكامل.

لماذا يطنّ مصدر تغذيتي؟ استجابة المصدر للتبديل. ومصدر أفضل يعالجه عادة.

هل سيرتجف أمام الكاميرا؟ ربما عند السطوع المنخفض. فعينك لن تراه لكن الكاميرا قد تراه. اختبر أولاً لأعمال الفيديو.

هل أستخدمه في الخارج؟ ليس كما يصلك، فالغلاف غير محكم. ضعه في صندوق مقاوم للطقس.

هل يتحكم بشريطين؟ نعم على التوازي إن كان التيار الإجمالي ضمن الحد، وسيخفتان معاً.

هل أستخدمه متحكماً بسرعة محرك؟ غير موصى به، فهو مصمم لأحمال الليد.

أي مقطع سلك أستخدم؟ ١٫٠ ملم² على الأقل، و١٫٥ للامتدادات الأطول عند التيار العالي.
